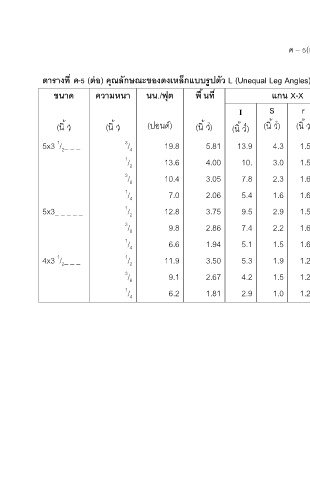

ตารางที ค-5 (ตอ) คุณลักษณะของตงเหล็กแบบรปตว L (Unequal Leg Angles) (หมายเหตุ : จาก TM 5-312)
ู
่
ุ
ขนาด ความหนา นน./ฟต พื นที แกน X-X แกน Y-Y แกน Z-Z
I S r y I S r x r Tan
์
3
3
)
)
)
)
)
2
4
)
4
(นิ ว (นิ ว) (ปอนด) (นิ ว) (นิ ว) (นิ ว) (นิ ว (นิ ว (นิ ว) (นิ ว ) (นิ ว (นิ ว (นิ ว
1
5x3 / _ _ _ 3 / 19.8 5.81 13.9 4.3 1.55 1.75 5.6 2.2 .98 1.00 .75 .464
4
2
1 / 13.6 4.00 10. 3.0 1.58 1.66 4.1 1.6 1.01 .91 .75 .476
2
3 / 10.4 3.05 7.8 2.3 1.60 1.61 3.2 1.2 1.02 .86 .76 .486
8
1 / 7.0 2.06 5.4 1.6 1.61 1.56 2.2 .83 1.04 .81 .76 .492
4
5x3_ _ _ _ _ 1 / 12.8 3.75 9.5 2.9 1.59 1.75 2.6 1.1 .83 .75 .65 .357
2
3 / 9.8 2.86 7.4 2.2 1.61 1.70 2.0 .89 .84 .70 .65 .364
8
1 / 6.6 1.94 5.1 1.5 1.62 1.66 1.4 .61 .86 .66 .66 .371
4
4x3 / _ _ _ 1 / 11.9 3.50 5.3 1.9 1.23 1.25 3.8 1.5 1.04 1.00 .72 .750
1
2
2
3 / 9.1 2.67 4.2 1.5 1.25 1.21 3.0 1.2 1.06 .96 .73 .755
8
1 / 6.2 1.81 2.9 1.0 1.27 1.16 2.1 .81 1.07 .91 .73 .759
4
