ค – 4(แผ่น 2)

่

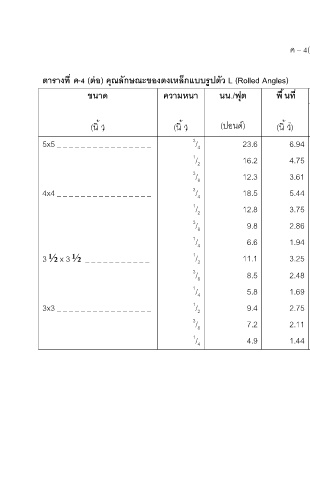

ตารางที ค-4 (ตอ) คุณลักษณะของตงเหล็กแบบรปตว L (Rolled Angles) (หมายเหตุ : จาก TM 5-312)
ู
ั
ุ
ขนาด ความหนา นน./ฟต พื นที แกน X-X และ แกน Y-Y แกน Z-Z
ื
I S r x หรอ y r
์
3
4
)
)
)
)
2
(นิ ว (นิ ว) (ปอนด) (นิ ว) (นิ ว) (นิ ว) (นิ ว (นิ ว (นิ ว
5x5 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 3 / 23.6 6.94 15.7 4.5 1.51 1.52 .97
4
1 / 16.2 4.75 11.3 3.2 1.54 1.43 .98
2
3 / 12.3 3.61 8.7 2.4 1.56 1.39 .99
8
4x4 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 3 / 18.5 5.44 7.7 2.8 1.19 1.27 .78
4
1 / 12.8 3.75 5.6 2.0 1.22 1.18 .78
2
3 / 9.8 2.86 4.4 1.5 1.23 1.14 .79
8
1 / 6.6 1.94 3.0 1.1 1.25 1.09 .80
4
3 ½ x 3 ½ _ _ _ _ _ _ _ _ _ _ _ 1 / 11.1 3.25 3.6 1.5 1.06 1.06 .68
2
3 / 8.5 2.48 2.9 1.2 1.07 1.01 .69
8
1 / 5.8 1.69 2.0 .79 1.09 .97 .69
4
3x3 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 / 9.4 2.75 2.2 1.1 .90 .93 .58
2
3 / 7.2 2.11 1.8 .83 .91 .89 .58
8
1 / 4.9 1.44 1.2 .58 .93 .84 .59
4
