ค – 4(แผ่น 1)

็
ั
ู

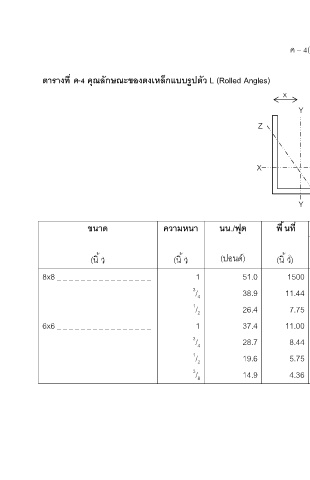

ตารางที ค-4 คุณลักษณะของตงเหลกแบบรปตว L (Rolled Angles) (หมายเหตุ : จาก TM 5-312)
x
Y
Z

X X
y
Y Z

ขนาด ความหนา นน./ฟต พื นที แกน X-X และ แกน Y-Y แกน Z-Z
ุ
ื
I S r x หรอ y r
์
4
3
)
)
)
2
)
(นิ ว (นิ ว) (ปอนด) (นิ ว) (นิ ว) (นิ ว) (นิ ว (นิ ว (นิ ว
8x8 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 51.0 1500 89.0 15.8 2.44 2.37 1.56
3 / 38.9 11.44 69.7 12.2 2.47 2.28 1.57
4
1 / 26.4 7.75 48.6 8.4 2.50 2.19 1.59
2
6x6 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 37.4 11.00 35.5 8.6 1.80 1.86 1.17
3 / 28.7 8.44 28.2 6.7 1.83 1.78 1.17
4
1 / 19.6 5.75 19.9 4.6 1.86 1.68 1.18
2
3 / 14.9 4.36 15.4 3.5 1.88 1.64 1.19
8
