6-32
้

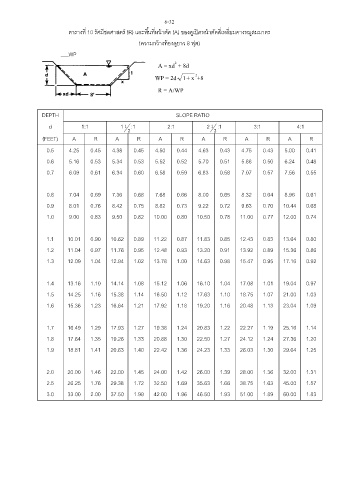

ตารางที่ 10 รศมีชลศาสตร (R) และพื้นที่หนาตัด (A) ของคูเปดหนาตัดสี่เหลี่ยมคางหมูสมมาตร
ิ
้
์
ั
้
(ความกวางทองคูยาว 8 ฟุต)
้
___WP
A = xd + 8d
2
2
WP = 2d 1+x +8
R = A/WP

DEPTH SLOPE RATIO

d 1:1 1 1 :1 2:1 2 1 :1 3:1 4:1
2
2
(FEET) A R A R A R A R A R A R
0.5 4.25 0.45 4.38 0.45 4.50 0.44 4.63 0.43 4.75 0.43 5.00 0.41
0.6 5.16 0.53 5.34 0.53 5.52 0.52 5.70 0.51 5.88 0.50 6.24 0.48

0.7 6.09 0.61 6.34 0.60 6.58 0.59 6.83 0.58 7.07 0.57 7.56 0.55

0.8 7.04 0.69 7.36 0.68 7.68 0.66 8.00 0.65 8.32 0.64 8.96 0.61
0.9 8.01 0.76 8.42 0.75 8.82 0.73 9.22 0.72 9.63 0.70 10.44 0.68
1.0 9.00 0.83 9.50 0.82 10.00 0.80 10.50 0.78 11.00 0.77 12.00 0.74

1.1 10.01 0.90 10.62 0.89 11.22 0.87 11.83 0.85 12.43 0.83 13.64 0.80

1.2 11.04 0.97 11.76 0.95 12.48 0.93 13.20 0.91 13.92 0.89 15.36 0.86
1.3 12.09 1.04 12.94 1.02 13.78 1.00 14.63 0.98 15.47 0.95 17.16 0.92

1.4 13.16 1.10 14.14 1.08 15.12 1.06 16.10 1.04 17.08 1.01 19.04 0.97
1.5 14.25 1.16 15.38 1.14 16.50 1.12 17.63 1.10 18.75 1.07 21.00 1.03

1.6 15.36 1.23 16.64 1.21 17.92 1.18 19.20 1.16 20.48 1.13 23.04 1.09

1.7 16.49 1.29 17.93 1.27 19.38 1.24 20.83 1.22 22.27 1.19 25.16 1.14
1.8 17.64 1.35 19.26 1.33 20.88 1.30 22.50 1.27 24.12 1.24 27.36 1.20

1.9 18.81 1.41 20.63 1.40 22.42 1.36 24.23 1.33 26.03 1.30 29.64 1.25

2.0 20.00 1.46 22.00 1.45 24.00 1.42 26.00 1.39 28.00 1.36 32.00 1.31

2.5 26.25 1.76 29.38 1.72 32.50 1.69 35.63 1.66 38.75 1.63 45.00 1.57
3.0 33.00 2.00 37.50 1.99 42.00 1.96 46.50 1.93 51.00 1.89 60.00 1.83
