Page 55 - Soil_Eng

6-10

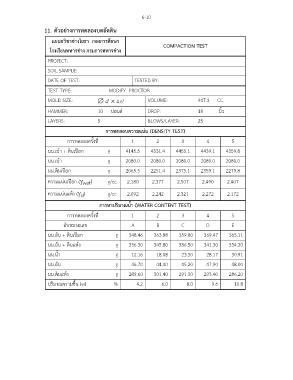

11. ตัวอยางการทดลองบดอัดดิน

แผนกวิชาชางโยธา กองการศึกษา
โรงเรียนทหารชาง กรมการทหารชาง COMPACTION TEST

PROJECT:
SOIL SAMPLE:

DATE OF TEST: TESTED BY:
TEST TYPE: MODIFY PROCTOR

MOLD SIZE:  4"  4.6" VOLUME: 947.3 CC.

HAMMER: 10 ปอนด DROP: 18 นิ้ว
LAYERS: 5 BLOWS/LAYER: 25

การทดสอบความแนน (DENSITY TEST)

การทดลองครั้งที่ 1 2 3 4 5
นน.เบา + ดินเปยก g 4145.5 4331.4 4455.1 4439.1 4359.8

นน.เบา g 2080.0 2080.0 2080.0 2080.0 2080.0
นน.ดินเปยก g 2065.5 2251.4 2375.1 2359.1 2279.8

ความแนนเปยก ( wet ) g/cc 2.180 2.377 2.507 2.490 2.407

ความแนนแหง ( ) g/cc 2.092 2.242 2.321 2.272 2.172
d
การหาปริมาณน้ํา (WATER CONTENT TEST)

การทดลองครั้งที่ 1 2 3 4 5

อับหมายเลข A B C D E
นน.อับ + ดินเปยก g 348.46 363.88 359.80 369.47 365.11

นน.อับ + ดินแหง g 336.30 345.80 336.50 341.30 334.20
นน.น้ํา g 12.16 18.08 23.30 28.17 30.91

นน.อับ g 46.70 44.40 45.20 47.90 48.00
นน.ดินแหง g 289.60 301.40 291.30 293.40 286.20

ปริมาณความชื้น (w) % 4.2 6.0 8.0 9.6 10.8
