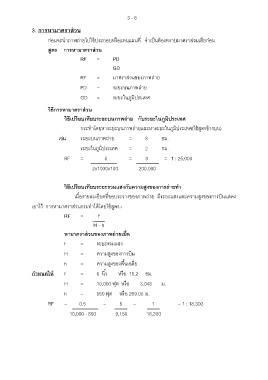

3 - 6
3. การหามาตราส่วน
ก่อนจะน าภาพถ่ายไปใช้ประกอบหรือแทนแผนที่ จ าเป็นต้องทราบมาตราส่วนเสียก่อน
สูตร การหามาตราส่วน
RF = PD
GD
RF = มาตราส่วนของภาพถ่าย
PD = ระยะบนภาพถ่าย
GD = ระยะในภูมิประเทศ
วิธีการหามาตราส่วน
วิธีเปรียบเทียบระยะบนภาพถ่าย กับระยะในภูมิประเทศ
กระท าโดยหาระยะบนภาพถ่ายและหาระยะในภูมิประเทศ(ใช้สูตรข้างบน)
เช่น ระยะบนภาพถ่าย = 8 ซม.
ระยะในภูมิประเทศ = 2 กม.
RF = 8 = 8 = 1 : 25,000
2x1000x100 200,000
วิธีเปรียบเทียบระยะรวมแสงกับความสูงของการถ่ายท า
เมื่อรายละเอียดที่ขอบระวางของภาพถ่าย มีระยะแสงและความสูงของการบินแสดง
เอาไว้ การหามาตราส่วนกระท าได้โดยใช้สูตร.-
RF = f
H - h
หามาตราส่วนของภาพถ่ายเมื่อ
f = ระยะรวมแสง
H = ความสูงของการบิน
h = ความสูงของพื้นเฉลี่ย
ก าหนดให้ f = 6 นิ้ว หรือ 15.2 ซม.
H = 10,000 ฟุต หรือ 3,048 ม.
h = 850 ฟุต หรือ 259.08 ม.
RF = 0.5 = 5 = 1 = 1 : 18,300
10,000 - 850 9,150 18,300
