6-4

10. สวิตช์ยกลิ้นทางขวามือ (ไม่มี)

11. ไฟแสดงทิศทางเลี้ยวขวา
12. เครื่องวัดความเร็วรอบของเพลาข้อเหวี่ยง (0 - 3,000 รอบ/นาที)

13. คันบังคับกระบอกไฮดรอลิกยกสูง (ไม่มี)

14. คันบังคับเยื้องศูนย์วงกลม (ดึงเยื้องไปด้านขวา ดันเยื้องไปด้านซ้าย)

15. สวิตช์เลือกใช้คราด (ไม่มี)

16. สวิตช์หักเลี้ยวกลางลําตัว (ดันไปทางซ้ายหักเลี้ยวไปทางซ้าย, ดันไปทางขวาหลังหักเลี้ยวไป
ทางขวา) ติดตั้งอยู่กับคันบังคับเอียงล้อ (หมายเลย 19)

17. คันบังคับยกและลดคราด (ดึงยก, ดันลด)

18. คันบังคับยกและลดใบมีดด้านขวา (ดึงยก, ดันลด)

19. คันบังคับเอียงล้อหน้า (ดึงเอียงขวา, ดันเอียงซ้าย)
20. พวงมาลัย

21. ลูกบิดปรับพวงมาลัย (คลายออกปลดล็อก)

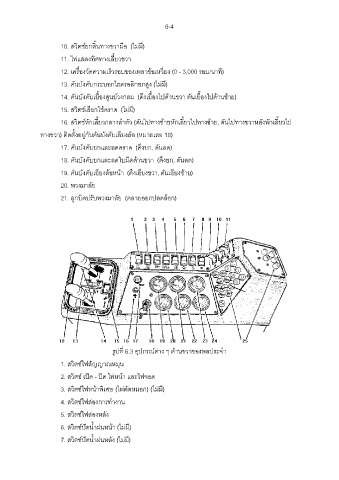

รูปที่ 6.3 อุปกรณ์ต่าง ๆ ด้านขวาของพลประจํา
1. สวิตช์ไฟสัญญาณหมุน

2. สวิตช์ เปิด - ปิด ไฟหน้า และไฟจอด

3. สวิตช์ไฟหน้าพิเศษ (ไฟตัดหมอก) (ไม่มี)

4. สวิตช์ไฟส่องการทํางาน

5. สวิตช์ไฟส่องหลัง
6. สวิตช์ปัดนํ้าฝนหน้า (ไม่มี)

7. สวิตช์ปัดนํ้าฝนหลัง (ไม่มี)
