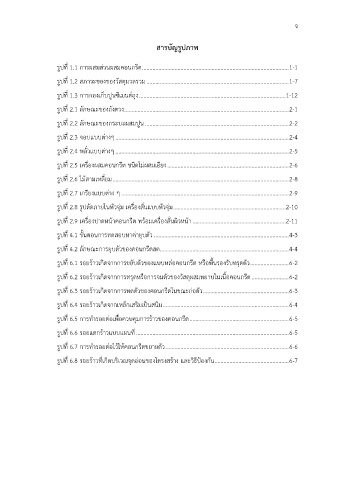

สารบัญรูปภาพ
รูปที่ 1.1 การผสมส่วนผสมคอนกรีต ................................................................................................... 1-1
รูปที่ 1.2 สภาวะของของวัสดุมวลรวม ................................................................................................ 1-7
รูปที่ 1.3 การกองเก็บปูนซีเมนต์ถุง ................................................................................................... 1-12
รูปที่ 2.1 ลักษณะของถังตวง ............................................................................................................... 2-1
ี่
รูปท 2.2 ลักษณะของกระบะผสมปูน ................................................................................................. 2-2
่
รูปที่ 2.3 จอบแบบตางๆ ..................................................................................................................... 2-4
รูปที่ 2.4 พลั่วแบบต่างๆ ..................................................................................................................... 2-5
รูปที่ 2.5 เครื่องผสมคอนกรีต ชนิดโม่ผสมเอียง .................................................................................. 2-6
รูปที่ 2.6 ไม้สามเหลี่ยม ....................................................................................................................... 2-8
รูปที่ 2.7 เกรียงแบบต่าง ๆ ................................................................................................................. 2-9
รูปที่ 2.8 รูปตัดภายในหัวจุ่ม เครื่องสั่นแบบหัวจุ่ม ............................................................................ 2-10
ั่
รูปที่ 2.9 เครื่องปาดหน้าคอนกรีต พร้อมเครื่องสนผิวหน้า ............................................................... 2-11
รูปที่ 4.1 ขั้นตอนการทดสอบหาค่ายุบตัว ........................................................................................... 4-3
รูปที่ 4.2 ลักษณะการยุบตัวของคอนกรีตสด....................................................................................... 4-4
่
ั
รูปที่ 6.1 รอยร้าวเกิดจากการขยบตัวของแบบหลอคอนกรีต หรือพื้นรองรับทรุดตัว .......................... 6-2
รูปที่ 6.2 รอยร้าวเกิดจากการทรุดหรือการจมตัวของวัสดุผสมหยาบในเนื้อคอนกรีต ......................... 6-2
รูปที่ 6.3 รอยร้าวเกิดจากการหดตัวของคอนกรีตในขณะก่อตัว .......................................................... 6-3
รูปที่ 6.4 รอยร้าวเกิดจากเหล็กเสริมเป็นสนิม ..................................................................................... 6-4
รูปที่ 6.5 การทำรอยต่อเพื่อควบคุมการร้าวของคอนกรีต ................................................................... 6-5
ี่
รูปที่ 6.6 รอยแตกร้าวแบบแผนท ....................................................................................................... 6-5
้
รูปที่ 6.7 การทำรอยต่อไว้ใหคอนกรีตขยายตัว ................................................................................... 6-6
รูปที่ 6.8 รอยร้าวที่เกิดบริเวณจุดอ่อนของโครงสร้าง และวิธีป้องกัน .................................................. 6-7
