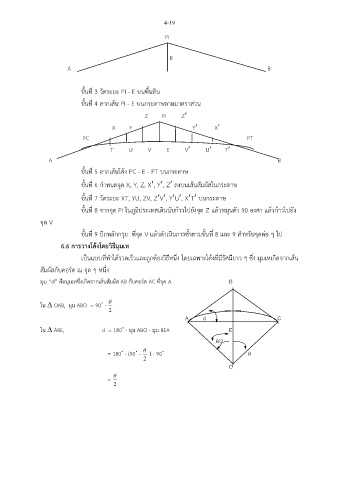

4-19

PI

E
A B

ขั้นที่ 3 วัดระยะ PI - E บนพื้นดิน

ขั้นที่ 4 ลากเส้น PI - E บนกระดาษตามมาตราส่วน
Z PI Z

X Y Y X
PC PT

T U V E V U T
A B
ขั้นที่ 5 ลากเส้นโค้ง PC - E - PT บนกระดาษ

ขั้นที่ 6 กำหนดจุด X, Y, Z, X, Y, Z ลงบนเส้นสัมผัสในกระดาษ

ขั้นที่ 7 วัดระยะ XT, YU, ZV, ZV, YU, XT บนกระดาษ

ขั้นที่ 8 จากจุด PI ในภูมิประเทศเดินนับก้าวไปยังจุด Z แล้วหมุนตัว 90 องศา แล้วก้าวไปยัง

จุด V
ขั้นที่ 9 ปักหลักกรุย ที่จุด V แล้วดำเนินการซ้ำตามขั้นที่ 8 และ 9 สำหรับจุดต่อ ๆ ไป

6.6 การวางโค้งโดยวิธีมุมเห
ู
เป็นแบบที่ทำได้รวดเร็วและถกต้องวิธีหนึ่ง โดยเฉพาะโค้งที่มีรัศมียาว ๆ ซึ่ง มุมเหเกิดจากเส้น
สัมผัสกับคอร์ด ณ จุด ๆ หนึ่ง

มุม “d” คือมุมเหซึ่งเกิดจากเส้นสัมผัส AB กับคอร์ด AC ที่จุด A B


ใน  OAB, มุม ABO = 90 ํ -
2
A d C
ใน  ABE, d = 180 ํ - มุม ABO - มุม BEA E

/2

= 180 ํ - (90 ํ - ) - 90 ํ 
2
O


=
2
