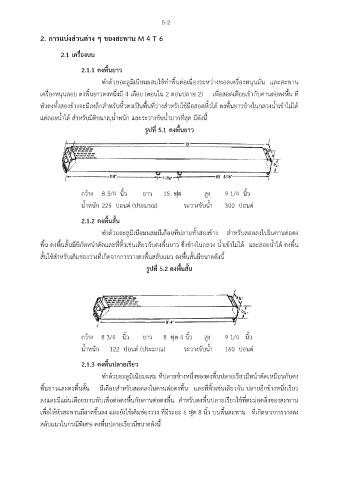

5-2

2. การแบ่งส่วนต่าง ๆ ของสะพาน M 4 T 6

2.1 เครื่องบน

2.1.1 ตงพื้นยาว

ื้
ทำด้วยอะลูมิเนียมผสมใช้ทำพนต่อเนื่องระหว่างทอดเครื่องหนุนมั่น และสะพาน
ื้
เครื่องหนุนลอย ตงพนยาวตงหนึ่งมี 4 เดือย (ตอนใน 2 ตอนปลาย 2) เพื่อสอดเดือยเข้ากับคานต่อตงพน ที่
ื้
ื้
ื้
หัวตงทั้งสองข้างจะมีเหล็กสำหรับหิ้วตงเป็นพนที่ว่างสำหรับใช้มือสอดหิ้วได้ ตงพนยาวข้างในกลวงน้ำเข้าไม่ได้
แต่ลอยน้ำได้ สำหรับมิติขนาด,น้ำหนัก และระวางขับน้ำมากที่สุด มีดังนี้
รูปที่ 5.1 ตงพื้นยาว

กว้าง 8 3/4 นิ้ว ยาว 15 ฟุต สูง 9 1/4 นิ้ว

น้ำหนัก 225 ปอนด์ (ประมาณ) ระวางขับน้ำ 300 ปอนด์

2.1.2 ตงพื้นสั้น

ทำด้วยอะลูมิเนียมผสมมีเดือยที่ปลายทั้งสองข้าง สำหรับสอดลงไปในคานต่อตง
ิ
ื้
ื้
ื้
ื้
พน ตงพนสั้นมีพกัดหน้าตัดและที่หิ้วเช่นเดียวกับตงพนยาว ซึ่งข้างในกลวง น้ำเข้าไม่ได้ และลอยน้ำได้ ตงพน
สั้นใช้สำหรับเติมช่องว่างที่เกิดจากการวางตงพื้นสลับแนว ตงพื้นสั้นมีขนาดดังนี้
รูปที่ 5.2 ตงพื้นสั้น

กว้าง 8 3/4 นิ้ว ยาว 8 ฟุต 4 นิ้ว สูง 9 1/4 นิ้ว
น้ำหนัก 122 ปอนด์ (ประมาณ) ระวางขับน้ำ 160 ปอนด์

2.1.3 ตงพื้นปลายเรียว
ทำด้วยอะลูมิเนียมผสม ที่ปลายข้างหนึ่งของตงพนปลายเรียวมีหน้าตัดเหมือนกับตง
ื้
ื้
พื้นยาวและตงพื้นสั้น มีเดือยสำหรับสอดลงในคานต่อตงพน และที่หิ้วเช่นเดียวกัน ปลายอกข้างหนึ่งเรียว
ี
ื้
ลงและมีแผ่นเดือยบานพบเพอต่อตงพนกับคานต่อตงพน สำหรับตงพนปลายเรียวใช้ที่ตะม่อตลิ่งของสะพาน
ั
ื่
ื้
ื้
ุ
เพื่อให้หัวสะพานมีลาดขึ้นลง และยังใช้เติมช่องวาง ที่มีระยะ 6 ฟต 8 นิ้ว บนพื้นสะพาน ที่เกิดจากการวางตง
สลับแนวในกรณีพิเศษ ตงพื้นปลายเรียวมีขนาดดังนี้
