3-7

8. ชั้นรับน้ำหนักของแพ

ความสามารถในการรับน้ำหนักของแพชนิดต่าง ๆ นั้นได้แสดงไว้ในตารางที่ 3.2 ซึ่งขึ้นอยู่กับแบบ
ี
ของการข้ามและความเร็วของกระแสน้ำทั้งต้องมีความระมัดระวังอย่างเพยงพอในการบรรทุกยานพาหนะลงบน
แพโดยจะต้องเฉลี่ยน้ำหนักที่จะลงบนแพให้เท่า ๆ กันบนเครื่องรองรับทุ่นลอยแต่ละทุ่น

ี่

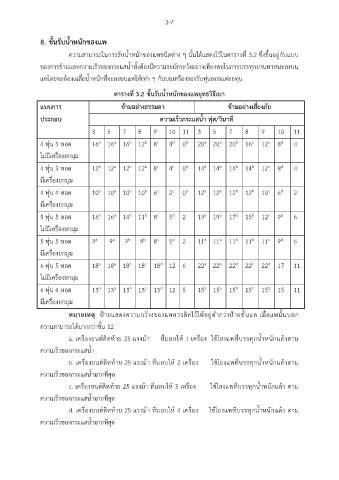

ตารางท 3.2 ชั้นรับน้ำหนักของแพยุทธวิธีเบา
แบบการ ข้ามอย่างธรรมดา ข้ามอย่างเสี่ยงภัย

ประกอบ ความเร็วกระแสน้ำ ฟุต/วินาที

3 5 7 8 9 10 11 3 5 7 8 9 10 11
a
c
c
a
b
a
c
d
d
b
b
a
d
4 ทุ่น 3 ทอด 16 16 16 12 8 4 0 20 20 20 16 12 8 4
ไม่มีเครื่องยกมม
ุ
a
b
4 ทุ่น 3 ทอด 12 12 12 12 8 4 0 14 14 14 14 12 8 4
c
a
a
d
d
a
b
b
c
c
b
มีเครื่องยกมม
ุ
a
a
4 ทุ่น 4 ทอด 10 10 10 10 6 2 0 12 12 12 12 10 6 2
b
d
b
b
b
c
c
c
a
d
a
มีเครื่องยกมม
ุ
c
d
b
a
a
a
b
c
b
d
b
a
5 ทุ่น 5 ทอด 16 16 14 11 8 5 2 19 19 17 15 12 9 6
ุ
ไม่มีเครื่องยกมม
a
d
b
b
a
d
c
a
a
b
b
5 ทุ่น 5 ทอด 9 9 9 9 8 5 2 11 11 11 11 11 9 6
c
มีเครื่องยกมม
ุ
a
c
a
d
d
c
d
a
6 ทุ่น 5 ทอด 18 18 18 18 18 12 6 22 22 22 22 22 17 11
b
a
ุ
ไม่มีเครื่องยกมม
6 ทุ่น 4 ทอด 13 13 13 13 13 12 5 15 15 15 15 15 15 11
d
d
c
b
a
a
c
a
a
b
มีเครื่องยกมม
ุ
หมายเหตุ ป้ายแสดงความกว้างของแพควรติดไว้ให้อยู่ต่ำกว่าป้ายชั้นแพ เมื่อแพนั้นบอก
ความสามารถได้มากกว่าชั้น 12
a. เครื่องยนต์ติดท้าย 25 แรงม้า ที่มอบให้ 1 เครื่อง ใช้โยงแพที่บรรทุกน้ำหนักแล้วตาม
ความเร็วของกระแสน้ำ
b. เครื่องยนต์ติดท้าย 25 แรงม้า ที่มอบให้ 2 เครื่อง ใช้โยงแพที่บรรทุกน้ำหนักแล้วตาม
ความเร็วของกระแสน้ำมากที่สุด
c. เครื่องยนต์ติดท้าย 25 แรงม้า ที่มอบให้ 3 เครื่อง ใช้โยงแพที่บรรทุกน้ำหนักแล้ว ตาม
ความเร็วของกระแสน้ำมากที่สุด
d. เครื่องยนต์ติดท้าย 25 แรงม้า ที่มอบให้ 4 เครื่อง ใช้โยงแพที่บรรทุกน้ำหนักแล้ว ตาม
ความเร็วของกระแสน้ำมากที่สุด
