Page 23 - สะพานเครื่องหนุนลอย

1-9

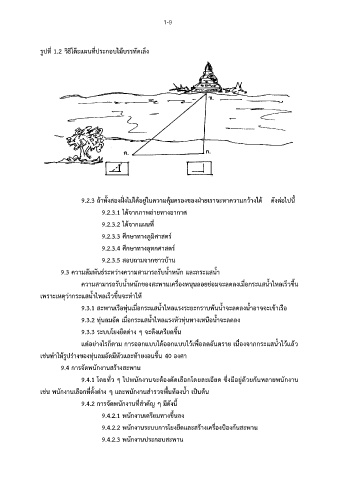

รูปที่ 1.2 วิธีโต๊ะแผนที่ประกอบไม้บรรทัดเล็ง

9.2.3 ถ้าทั้งสองฝั่งไม่ได้อยู่ในความคุ้มครองของฝ่ายเราจะหาความกว้างได้ ดังต่อไปนี้
9.2.3.1 ได้จากภาพถ่ายทางอากาศ

9.2.3.2 ได้จากแผนที่

9.2.3.3 ศึกษาทางภูมิศาสตร์
9.2.3.4 ศึกษาทางอุทกศาสตร์

9.2.3.5 สอบถามจากชาวบ้าน
9.3 ความสัมพันธ์ระหว่างความสามารถรับน้ำหนัก และกระแสน้ำ

ความสามารถรับน้ำหนักของสะพานเครื่องหนุนลอยย่อมจะลดลงเมื่อกระแสน้ำไหลเร็วขึ้น

เพราะเหตุว่ากระแสน้ำไหลเร็วขึ้นจะทำให้
9.3.1 สะพานเรือทุ่นเมื่อกระแสน้ำไหลแรงระยะกราบพ้นน้ำจะลดลงน้ำอาจจะเข้าเรือ

ั
9.3.2 ทุ่นลมอด เมื่อกระแสน้ำไหลแรงหัวทุ่นทางเหนือน้ำจะลดลง
9.3.3 ระบบโยงยึดต่าง ๆ จะตึงเครียดขึ้น
้
้
ั
แต่อย่างไรก็ตาม การออกแบบได้ออกแบบไวเพื่อลดอนตราย เนื่องจากกระแสน้ำไวแล้ว
เช่นทำให้รูปร่างของทุ่นลมอัดมีหัวและท้ายงอนขึ้น 40 องศา
9.4 การจัดพนักงานสร้างสะพาน

ี
ี
9.4.1 โดยทั่ว ๆ ไปพนักงานจะต้องคัดเลือกโดยละเอยด ซึ่งมอยู่ด้วยกันหลายพนักงาน
เช่น พนักงานเลือกที่ตั้งต่าง ๆ และพนักงานสำรวจพื้นท้องน้ำ เป็นต้น
9.4.2 การจัดพนักงานที่สำคัญ ๆ มีดังนี้

9.4.2.1 พนักงานเตรียมทางขึ้นลง
9.4.2.2 พนักงานระบบการโยงยึดและสร้างเครื่องป้องกันสะพาน

9.4.2.3 พนักงานประกอบสะพาน
