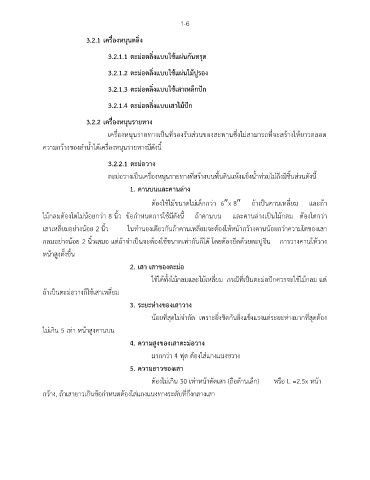

1-6

3.2.1 เครื่องหนุนตลิ่ง

3.2.1.1 ตะม่อตลิ่งแบบใช้แผ่นกันทรุด

3.2.1.2 ตะม่อตลิ่งแบบใช้แผ่นไม้ปูรอง

3.2.1.3 ตะม่อตลิ่งแบบใช้เสาเหล็กปก
ั

3.2.1.4 ตะม่อตลิ่งแบบเสาไมปัก
้
3.2.2 เครื่องหนุนรายทาง

เครื่องหนุนรายทางเป็นที่รองรับส่วนของสะพานซึ่งไม่สามารถที่จะสร้างให้ยาวตลอด
ความกว้างของลำน้ำได้เครื่องหนุนรายทางมีดังนี้

3.2.2.1 ตะม่อวาง
ตะม่อวางเป็นเครื่องหนุนรายทางที่สร้างบนพื้นดินแห้งแข็งน้ำท่วมไมถึงมีชิ้นส่วนดังนี้
่
1. คานบนและคานล่าง

ต้องใช้ไม้ขนาดไม่เล็กกว่า 6x 8 ถ้าเป็นคานเหลี่ยม และถ้า
ไม้กลมต้องโตไม่น้อยกว่า 8 นิ้ว ข้อกำหนดการใช้มีดังนี้ ถ้าคานบน และคานล่างเป็นไม้กลม ต้องโตกว่า

เสาเหลี่ยมอย่างน้อย 2 นิ้ว ในทำนองเดียวกันถ้าคานเหลี่ยมจะต้องให้หน้ากว้างคานน้อยกว่าความโตของเสา

กลมอย่างน้อย 2 นิ้วเสมอ แต่ถ้าจำเป็นจะต้องใช้ขนาดเท่ากันก็ได้ โดยต้องยึดด้วยตะปูจีน การวางคานให้วาง
หน้าสูงตั้งขึ้น

2. เสา เสาของตะม่อ
ใช้ได้ทั้งไม้กลมและไม้เหลี่ยม กรณีที่เป็นตะม่อปักควรจะใช้ไม้กลม แต่

ถ้าเป็นตะม่อวางก็ใช้เสาเหลี่ยม

3. ระยะห่างของเสาวาง
น้อยที่สุดไม่จำกัด เพราะยิ่งชิดกันยิ่งแข็งแรงแต่ระยะห่างมากที่สุดต้อง

ไม่เกิน 5 เท่า หน้าสูงคานบน

่
4. ความสูงของเสาตะมอวาง
มากกว่า 4 ฟุต ต้องใส่แกงแนงขวาง

5. ความยาวของเสา
ต้องไม่เกิน 30 เท่าหน้าตัดเสา (ถือด้านเล็ก) หรือ L =2.5x หน้า

กว้าง, ถ้าเสายาวเกินขอกำหนดต้องใส่แกงแนงทางระดับที่กึ่งกลางเสา
้
