7-13

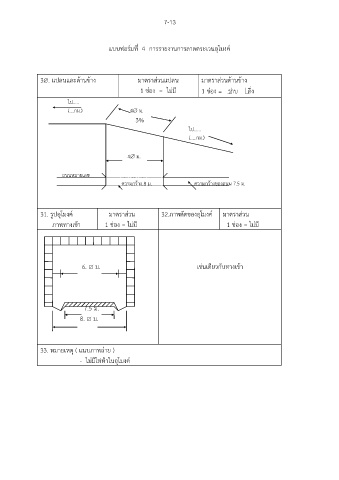

แบบฟอร์มที่ 4 การรายงานการลาดตระเวนอุโมงค ์

3. แปลนและด้านข้าง มาตราส่วนแปลน มาตราส่วนด้านข้าง

1 ช่อง = ไม่ม ี 1 ช่อง = ราบ ดิ่ง
ไป.....
(....กม.) 4 ม.
3%
ไป......
(.....กม.)

4 ม.

ถนนหมายเลข
ความกว้าง 8 ม. ความกว้างของถนน 7.5 ม.

์
31. รูปอุโมงค์ มาตราส่วน 32.ภาพตัดของอุโมงค มาตราส่วน
ภาพทางเข้า 1 ช่อง = ไม่ม ี 1 ช่อง = ไม่ม ี

6.  ม. เช่นเดียวกับทางเข้า

7.5 ม.

8.  ม.

33. หมายเหตุ ( แนบภาพถ่าย )
- ไม่มีไฟฟ้าในอุโมงค ์
