15-6

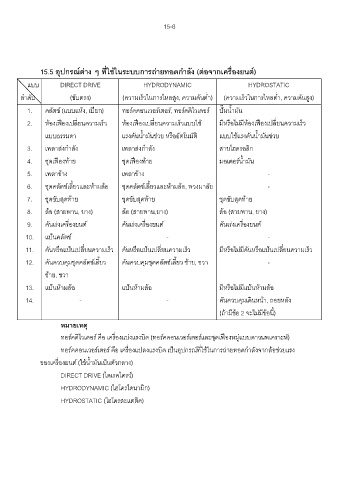

15.5 อุปกรณ์ต่าง ๆ ที่ใช้ในระบบการถ่ายทอดกําลัง (ต่อจากเครื่องยนต์)

แบบ DIRECT DRIVE HYDRODYNAMIC HYDROSTATIC

ลําดับ (ขับตรง) (ความเร็วในการไหลสูง, ความดันตํ่า) (ความเร็วในการไหลตํ่า, ความดันสูง)

1. คลัตช์ (แบบแห้ง, เปียก) ทอร์คคอนเวอร์เตอร์, ทอร์คดิไวเดอร์ ปั๊มนํ้ามัน

2. ห้องเฟืองเปลี่ยนความเร็ว ห้องเฟืองเปลี่ยนความเร็วแบบใช้ มีหรือไม่มีห้องเฟืองเปลี่ยนความเร็ว
แบบธรรมดา แรงดันนํ้ามันช่วย หรืออัตโนมัติ แบบใช้แรงดันนํ้ามันช่วย

3. เพลาส่งกําลัง เพลาส่งกําลัง สายไฮดรอลิก

4. ชุดเฟืองท้าย ชุดเฟืองท้าย มอเตอร์นํ้ามัน

5. เพลาข้าง เพลาข้าง -

6. ชุดคลัตช์เลี้ยวและห้ามล้อ ชุดคลัตช์เลี้ยวและห้ามล้อ, พวงมาลัย -
7. ชุดขับสุดท้าย ชุดขับสุดท้าย ชุดขับสุดท้าย

8. ล้อ (สายพาน, ยาง) ล้อ (สายพาน,ยาง) ล้อ (สายพาน, ยาง)

9. คันเร่งเครื่องยนต์ คันเร่งเครื่องยนต์ คันเร่งเครื่องยนต์

10. แป้นคลัตช์ - -

11. คันหรือแป้นเปลี่ยนความเร็ว คันหรือแป้นเปลี่ยนความเร็ว มีหรือไม่มีคันหรือแป้นเปลี่ยนความเร็ว
12. คันควบคุมชุดคลัตช์เลี้ยว คันควบคุมชุดคลัตช์เลี้ยว ซ้าย, ขวา -

ซ้าย, ขวา

13. แป้นห้ามล้อ แป้นห้ามล้อ มีหรือไม่มีแป้นห้ามล้อ
14. - - คันควบคุมเดินหน้า, ถอยหลัง

(ถ้ามีข้อ 2 จะไม่มีข้อนี้)

หมายเหตุ

ทอร์คดิไวเดอร์ คือ เครื่องแบ่งแรงบิด (ทอร์คคอนเวอร์เตอร์และชุดเฟืองหมู่แบบดาวนพเคราะห์)

ทอร์คคอนเวอร์เตอร์ คือ เครื่องแปลงแรงบิด เป็นอุปกรณ์ที่ใช้ในการถ่ายทอดกําลังจากล้อช่วยแรง
ของเครื่องยนต์ (ใช้นํ้ามันเป็นตัวกลาง)

DIRECT DRIVE (ไดเรคไดรว์)

HYDRODYNAMIC (ไฮโดรไดนามิก)
HYDROSTATIC (ไฮโดรสะแตติค)
