7-3
7.6 ความสามารถในการทํางาน
ขุดตักวัสดุ ขุดคู บ่อ ตกแต่งลาด และยกนํ้าหนักได้อย่างจํากัด
7.7 สวิตช์ตัด - ต่อวงจรไฟฟ้าจากแบตเตอรี่
ติดตั้งอยู่ข้างในประตูข้างด้านซ้ายของตัวรถ สอดกุญแจบิดตามเข็มนาฬิกา เพื่อต่อวงจรไฟฟ้าหมุน
กุญแจทวนเข็มนาฬิกา เพื่อตัดวงจรไฟฟ้า ถอดกุญแจตัดต่อวงจรไฟฟ้าเสมอ เมื่อไม่ทํางาน หรือจอดไว้
และมีการซ่อมระบบไฟฟ้า
7.8 สวิตช์ติดเครื่องยนต์

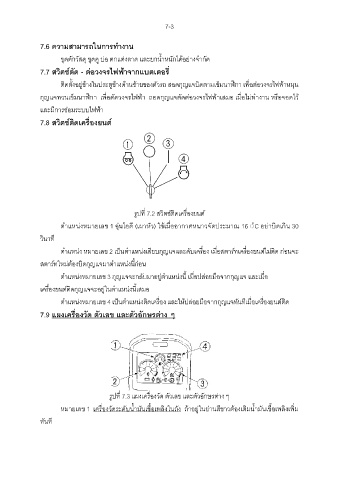

รูปที่ 7.2 สวิตช์ติดเครื่องยนต์
ตําแหน่งหมายเลข 1 อุ่นไอดี (เผาหัว) ใช้เมื่ออากาศหนาวจัดประมาณ 16 ◌ํC อย่าบิดเกิน 30
วินาที
ตําแหน่ง หมายเลข 2 เป็นตําแหน่งเสียบกุญแจและดับเครื่อง เมื่อสตาร์ทเครื่องยนต์ไม่ติด ก่อนจะ
สตาร์ทใหม่ต้องบิดกุญแจมาตําแหน่งนี้ก่อน
ตําแหน่งหมายเลข 3 กุญแจจะกลับมาอยู่ตําแหน่งนี้ เมื่อปล่อยมือจากกุญแจ และเมื่อ
เครื่องยนต์ติดกุญแจจะอยู่ในตําแหน่งนี้เสมอ
ตําแหน่งหมายเลข 4 เป็นตําแหน่งติดเครื่อง และให้ปล่อยมือจากกุญแจทันทีเมื่อเครื่องยนต์ติด
7.9 แผงเครื่องวัด ตัวเลข และตัวอักษรต่าง ๆ
รูปที่ 7.3 แผงเครื่องวัด ตัวเลข และตัวอักษรต่าง ๆ
หมายเลข 1 เครื่องวัดระดับนํ้ามันเชื้อเพลิงในถัง ถ้าอยู่ในย่านสีขาวต้องเติมนํ้ามันเชื้อเพลิงเพิ่ม
ทันที
