ฎ

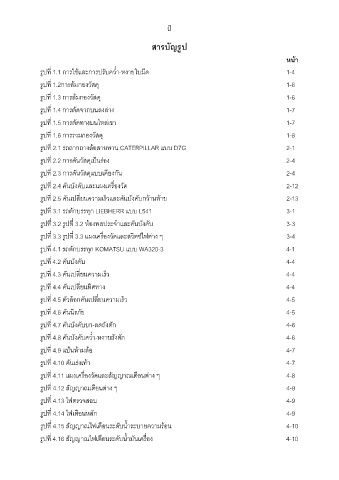

สารบัญรูป

หน้า
รูปที่ 1.1 การใช้และการปรับควํ่า-หงายใบมีด 1-4

รูปที่ 1.2การล้มกองวัสดุ 1-6

รูปที่ 1.3 การล้มกองวัสดุ 1-6

รูปที่ 1.4 การตัดจากบนลงล่าง 1-7

รูปที่ 1.5 การตัดทางบนไหล่เขา 1-7
รูปที่ 1.6 การรวมกองวัสดุ 1-8

รูปที่ 2.1 รถถากถางล้อสายพาน CATERPILLAR แบบ D7G 2-1

รูปที่ 2.2 การดันวัสดุเป็นร่อง 2-4

รูปที่ 2.3 การดันวัสดุแบบเคียงกัน 2-4

รูปที่ 2.4 คันบังคับและแผงเครื่องวัด 2-12
รูปที่ 2.5 คันเปลี่ยนความเร็วและคันบังคับกว้านท้าย 2-13

รูปที่ 3.1 รถตักบรรทุก LIEBHERR แบบ L541 3-1

รูปที่ 3.2 รูปที่ 3.2 ห้องพลประจําและคันบังคับ 3-3
รูปที่ 3.3 รูปที่ 3.3 แผงเครื่องวัดและสวิตช์ไฟต่าง ๆ 3-4

รูปที่ 4.1 รถตักบรรทุก KOMATSU แบบ WA320-3 4-1

รูปที่ 4.2 คันบังคับ 4-4

รูปที่ 4.3 คันเปลี่ยนความเร็ว 4-4

รูปที่ 4.4 คันเปลี่ยนทิศทาง 4-4
รูปที่ 4.5 ตัวล็อกคันเปลี่ยนความเร็ว 4-5

รูปที่ 4.6 คันนิรภัย 4-5

รูปที่ 4.7 คันบังคับยก-ลดถังตัก 4-6

รูปที่ 4.8 คันบังคับควํ่า-หงายถังตัก 4-6

รูปที่ 4.9 แป้นห้ามล้อ 4-7
รูปที่ 4.10 คันเร่งเท้า 4-7

รูปที่ 4.11 แผงเครื่องวัดและสัญญาณเตือนต่าง ๆ 4-8

รูปที่ 4.12 สัญญาณเตือนต่าง ๆ 4-9
รูปที่ 4.13 ไฟตรวจสอบ 4-9

รูปที่ 4.14 ไฟเตือนหลัก 4-9

รูปที่ 4.15 สัญญาณไฟเตือนระดับนํ้าระบายความร้อน 4-10

รูปที่ 4.16 สัญญาณไฟเตือนระดับนํ้ามันเครื่อง 4-10
