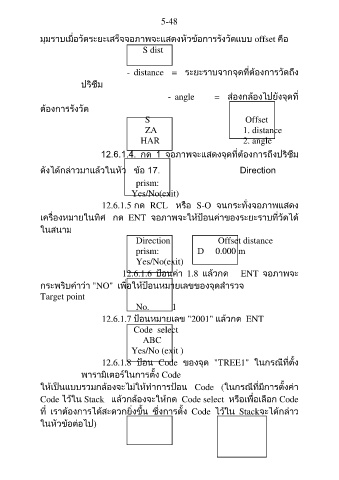

Page 80 - วิชาการสำรวจ

5-48

มุมราบเมื่อวัดระยะเสร็จจอภาพจะแสดงหัวข้อการรังวัดแบบ offset คือ

S dist

ุ
- distance = ระยะราบจากจดที่ต้องการวัดถึง
ปริซึม

- angle = ส่องกล้องไปยังจุดที่

ต้องการรังวัด
S Offset
ZA 1. distance

HAR 2. angle
12.6.1.4. กด 1 จอภาพจะแสดงจุดที่ต้องการถึงปริซึม

ดังได้กล่าวมาแล้วในหัว ข้อ 17. Direction

prism:
Yes/No(exit)

12.6.1.5 กด RCL หรือ S-O จนกระทั่งจอภาพแสดง
เครื่องหมายในทิศ กด ENT จอภาพจะให้ป้อนค่าของระยะราบที่วัดได้

ในสนาม

Direction Offset distance
prism: D 0.000 m
Yes/No(exit)
12.6.1.6 ป้อนค่า 1.8 แล้วกด ENT จอภาพจะ

กระพริบค าว่า "NO" เพื่อให้ป้อนหมายเลขของจุดส ารวจ
Target point
No. 1

12.6.1.7 ป้อนหมายเลข "2001" แล้วกด ENT
Code select
ABC

Yes/No (exit )
12.6.1.8 ป้อน Code ของจุด "TREE1" ในกรณีที่ตั้ง

พารามิเตอร์ในการตั้ง Code
้
ใหเป็นแบบรวมกล้องจะไม่ให้ท าการป้อน Code (ในกรณีที่มีการตั้งค่า
Code ไว้ใน Stack แล้วกล้องจะให้กด Code select หรือเพื่อเลือก Code

ที่ เราต้องการได้สะดวกยิ่งขึ้น ซึ่งการตั้ง Code ไว้ใน Stackจะได้กล่าว

ในหัวข้อต่อไป)
