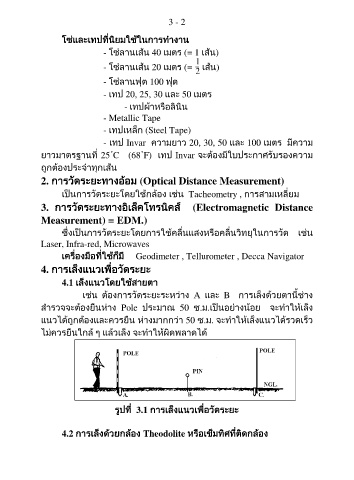

Page 45 - วิชาการสำรวจ

3 - 2

โซ่และเทปที่นิยมใช้ในการท างาน
- โซ่ลานเส้น 40 เมตร (= 1 เส้น)
1
- โซ่ลานเส้น 20 เมตร (= เส้น)
2
- โซ่ลานฟุต 100 ฟุต

- เทป 20, 25, 30 และ 50 เมตร

- เทปผ้าหรือลินิน
- Metallic Tape

- เทปเหล็ก (Steel Tape)
- เทป Invar ความยาว 20, 30, 50 และ 100 เมตร มีความ

ยาวมาตรฐานที่ 25 ํC (68 ํF) เทป Invar จะต้องมีใบประกาศรับรองความ
ถูกต้องประจ าทุกเส้น

2. การวัดระยะทางอ้อม (Optical Distance Measurement)

เป็นการวัดระยะโดยใช้กล้อง เช่น Tacheometry , การสามเหลี่ยม
3. การวัดระยะทางอิเล็คโทรนิคส์ (Electromagnetic Distance

Measurement) = EDM.)

ซึ่งเป็นการวัดระยะโดยการใช้คลื่นแสงหรือคลื่นวิทยุในการวัด เช่น

Laser, Infra-red, Microwaves
เครื่องมือที่ใช้ก็มี Geodimeter , Tellurometer , Decca Navigator

4. การเล็งแนวเพื่อวัดระยะ

4.1 เล็งแนวโดยใช้สายตา
เช่น ต้องการวัดระยะระหว่าง A และ B การเล็งด้วยตานี้ช่าง

ส ารวจจะต้องยืนห่าง Pole ประมาณ 50 ซ.ม.เป็นอย่างน้อย จะท าให้เล็ง

แนวได้ถูกต้องและควรยืน ห่างมากกว่า 50 ซ.ม. จะท าให้เล็งแนวได้รวดเร็ว

ไม่ควรยืนใกล้ ๆ แล้วเล็ง จะท าให้ผิดพลาดได้

รูปที่ 3.1 การเล็งแนวเพื่อวัดระยะ

4.2 การเล็งด้วยกล้อง Theodolite หรือเข็มทิศที่ติดกล้อง
