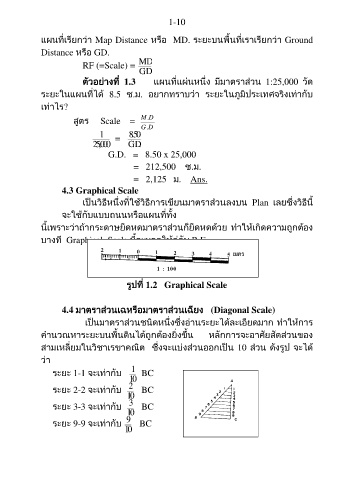

1-10

แผนที่เรียกว่า Map Distance หรือ MD. ระยะบนพื้นที่เราเรียกว่า Ground

Distance หรือ GD.
.
RF (=Scale) = MD
GD
.
ตัวอย่างที่ 1.3 แผนที่แผ่นหนึ่ง มีมาตราส่วน 1:25,000 วัด

ระยะในแผนที่ได้ 8.5 ซ.ม. อยากทราบว่า ระยะในภูมิประเทศจริงเท่ากับ

เท่าไร?

สูตร Scale = M D .
G D .
.
1 = 850
25000 G . .D
,
G.D. = 8.50 x 25,000

= 212,500 ซ.ม.
= 2,125 ม. Ans.

4.3 Graphical Scale
เป็นวิธีหนึ่งที่ใช้วิธีการเขียนมาตราส่วนลงบน Plan เลยซึ่งวิธีนี้

จะใช้กับแบบถนนหรือแผนที่ทั้ง

นี้เพราะว่าถ้ากระดาษยืดหดมาตราส่วนก็ยืดหดด้วย ท าให้เกิดความถูกต้อง

บางที Graphical Scale นี้จะบอกให้คู่กับ R.F.

รูปที่ 1.2 Graphical Scale

4.4 มาตราส่วนเฉหรือมาตราส่วนเฉียง (Diagonal Scale)
เป็นมาตราส่วนชนิดหนึ่งซึ่งอ่านระยะได้ละเอียดมาก ท าให้การ

ค านวณหาระยะบนพื้นดินได้ถูกต้องยิ่งขึ้น หลักการจะอาศัยสัดส่วนของ

สามเหลี่ยมในวิชาเรขาคณิต ซงจะแบ่งส่วนออกเป็น 10 ส่วน ดังรูป จะได้
ึ่
ว่า
1
ระยะ 1-1 จะเท่ากับ BC
10
2
ระยะ 2-2 จะเท่ากับ BC
10
3
ระยะ 3-3 จะเท่ากับ BC
10
9
ระยะ 9-9 จะเท่ากับ BC
10
