1-4

การก าหนดจุดในทางส ารวจนี้ จุดที่ก าหนดขึ้นจะต้องมีความสัมพันธ ์

หรือวัดออกจากจุดคงที่ที่ทราบค่าหรือจุดที่ก าหนดขึ้นอย่างน้อย 2 จุด

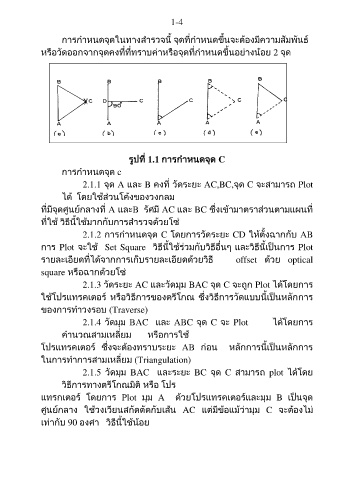

รูปที่ 1.1 การก าหนดจุด C

การก าหนดจุด c

2.1.1 จุด A และ B คงที่ วัดระยะ AC,BC,จุด C จะสามารถ Plot
ได้ โดยใช้ส่วนโค้งของวงกลม

ที่มีจุดศูนย์กลางที่ A และB รัศม AC และ BC ซึ่งเข้ามาตราส่วนตามแผนที่
ี
้
ที่ใช วิธีนี้ใช้มากกับการส ารวจด้วยโซ ่

2.1.2 การก าหนดจุด C โดยการวัดระยะ CD ให้ตั้งฉากกับ AB
การ Plot จะใช้ Set Square วิธีนี้ใช้ร่วมกับวิธีอื่นๆ และวิธีนี้เป็นการ Plot
รายละเอียดที่ได้จากการเก็บรายละเอียดด้วยวิธ ี offset ด้วย optical

่
square หรือฉากด้วยโซ
2.1.3 วัดระยะ AC และวัดมุม BAC จุด C จะถูก Plot ได้โดยการ

ใช้โปรแทรคเตอร์ หรือวิธีการของตรีโกณ ซึ่งวิธีการวัดแบบนี้เป็นหลักการ

ของการท าวงรอบ (Traverse)
2.1.4 วัดมุม BAC และ ABC จุด C จะ Plot ได้โดยการ

ค านวณสามเหลี่ยม หรือการใช้
โปรแทรคเตอร์ ซึ่งจะต้องทราบระยะ AB ก่อน หลักการนี้เป็นหลักการ

ในการท าการสามเหลี่ยม (Triangulation)

2.1.5 วัดมุม BAC และระยะ BC จุด C สามารถ plot ได้โดย

ิ
วิธีการทางตรีโกณมิต หรือ โปร
แทรกเตอร์ โดยการ Plot มุม A ด้วยโปรแทรคเตอร์และมุม B เป็นจุด

ศูนย์กลาง ใช้วงเวียนสกัดตัดกับเส้น AC แต่มีข้อแม้ว่ามุม C จะต้องไม ่

เท่ากับ 90 องศา วิธีนี้ใช้น้อย
