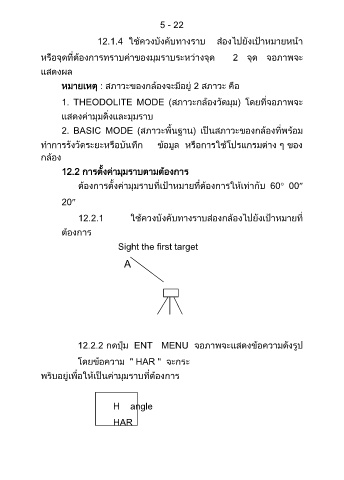

Page 145 - วิชาการสำรวจ

5 - 22

12.1.4 ใช้ควงบังคับทางราบ ส่องไปยังเป้าหมายหน้า

หรือจุดที่ต้องการทราบค่าของมุมราบระหว่างจุด 2 จุด จอภาพจะ

แสดงผล

หมายเหตุ : สภาวะของกล้องจะมีอยู่ 2 สภาวะ คือ

1. THEODOLITE MODE (สภาวะกล้องวัดมุม) โดยที่จอภาพจะ

แสดงค่ามุมดิ่งและมุมราบ

2. BASIC MODE (สภาวะพื้นฐาน) เป็นสภาวะของกล้องที่พร้อม

ท าการรังวัดระยะหรือบันทึก ข้อมูล หรือการใช้โปรแกรมต่าง ๆ ของ
กล้อง

12.2 การตั้งค่ามุมราบตามต้องการ

ต้องการตั้งค่ามุมราบที่เป้าหมายที่ต้องการให้เท่ากับ 60 00

20

12.2.1 ใช้ควงบังคับทางราบส่องกล้องไปยังเป้าหมายที่

ต้องการ

Sight the first target

A

12.2.2 กดปุ่ม ENT MENU จอภาพจะแสดงข้อความดังรูป

โดยข้อความ " HAR " จะกระ

พริบอยู่เพื่อให้เป็นค่ามุมราบที่ต้องการ

H angle

HAR
