Page 44 - วิศวกรรมมวลดิน

5-7

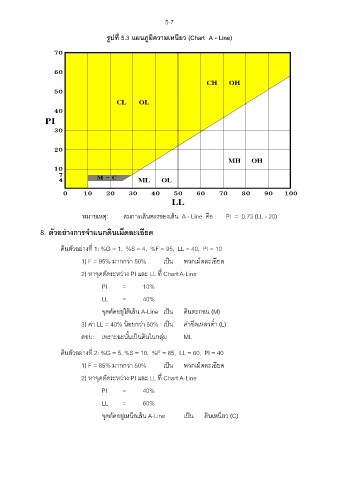

รูปท 5.3 แผนภูมิความเหนยว (Chart A - Line)
ี
่
ี
70

60

CH OH
50
CL OL
40
PI
30

20

MH OH
10
7
4 M - C ML OL

0 10 20 30 40 50 60 70 80 90 100
LL
้
หมายเหตุ: สมการเสนตรงของเสน A - Line คือ PI = 0.73 (LL - 20)
้
ี
่
8. ตัวอยางการจ าแนกดินเม็ดละเอยด
ดินตัวอย่างท 1: %G = 1, %S = 4, %F = 95, LL = 40, PI = 10
ี่
็
ี
1) F = 95% มากกว่า 50% เปน พวกเม็ดละเอยด
2) หาจุดตัดระหว่าง PI และ LL ท Chart A-Line
ี่
PI = 10%
LL = 40%

้
้
่
จุดตัดอยูใตเสน A-Line เปน ดินตะกอน (M)
็
็
3) ค่า LL = 40% นอยกว่า 50% เปน ค่าขดเหลวต ่า (L)
ี
้
ตอบ: เพราะฉะนั้นเปนดินในกลุม ML
่
็
ี่
ดินตัวอย่างท 2: %G = 5, %S = 10, %F = 85, LL = 60, PI = 40
1) F = 85% มากกว่า 50% เปน พวกเม็ดละเอยด
็
ี
2) หาจุดตัดระหว่าง PI และ LL ท Chart A-Line
ี่
PI = 40%
LL = 60%

็
ื
้
่
จุดตัดอยูเหนอเสน A-Line เปน ดินเหนยว (C)
ี
