Page 33 - ป้อมสนาม
P. 33
2-13

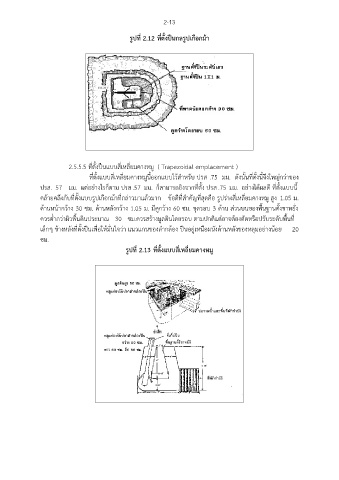

รูปที่ 2.12 ที่ตั้งปืนกลรูปเกือกม้า
2.5.5.5 ที่ตั้งปืนแบบสี่เหลี่ยมคางหมู ( Trapezoidal emplacement )
ที่ตั้งแบบสี่เหลี่ยมคางหมูนี้ออกแบบไว้ส าหรับ ปรส .75 มม. ดังนั้นที่ตั้งนี้จึงใหญ่กว่าของ
ปรส. 57 มม. แต่อย่างไรก็ตาม ปรส .57 มม. ก็สามารถยิงจากที่ตั้ง ปรส.75 มม. อย่างได้ผลดี ที่ตั้งแบบนี้
คล้ายคลึงกับที่ตั้งแบบรูปเกือกม้าที่กล่าวมาแล้วมาก ข้อดีที่ส าคัญที่สุดคือ รูปร่างสี่เหลี่ยมคางหมู สูง 1.05 ม.
ด้านหน้ากว้าง 30 ซม. ด้านหลังกว้าง 1.05 ม. มีคูกว้าง 60 ซม. ขุดรอบ 3 ด้าน ส่วนบนของพื้นฐานตั้งขาหยั่ง
ควรต่ ากว่าผิวพื้นดินประมาณ 30 ซม.ควรสร้างมูลดินโดยรอบ ตามปกติแต่อาจต้องตัดหรือปรับระดับพื้นท ี่
เล็กๆ ข้างหลังที่ตั้งปืนเพื่อให้มั่นใจว่า แนวแกนของล ากล้อง ปืนอยู่เหนือผนังด้านหลังของหลุมอย่างน้อย 20
ซม.
ู
รูปที่ 2.13 ที่ตั้งแบบสี่เหลี่ยมคางหม
