Page 42 - วิชาเครื่องมือพิเศษ

4 - 27

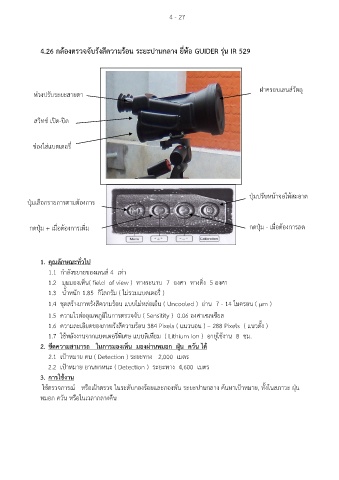

4.26 กล้องตรวจจับรังสีความร้อน ระยะปานกลาง ยี่ห้อ GUIDER รุ่น IR 529

ฝาครอบเลนส์วัตถุ
ห่วงปรับระยะสายตา

สวิทช์ เปิด-ปิด

ช่องใส่แบตเตอรี่

ปุุมปรับหน้าจอให้สะอาด
ปุุมเลือกรายการตามต้องการ

กดปุุม + เมื่อต้องการเพิ่ม กดปุุม - เมื่อต้องการลด

1. คุณลักษณะทั่วไป
1.1 ก าลังขยายของเลนส์ 4 เท่า

1.2 มุมมองเห็น ( field of view ) ทางระนาบ 7 องศา ทางดิ่ง 5 องศา
1.3 น้ าหนัก 1.85 กิโลกรัม ( ไม่รวมแบตเตอรี่ )
1.4 ชุดสร้างภาพรังสีความร้อน แบบไม่หล่อเย็น ( Uncooled ) ย่าน 7 - 14 ไมครอน ( µm )

1.5 ความไวต่ออุณหภูมิในการตรวจจับ ( Sensitity ) 0.06 องศาเซลเซียส
1.6 ความละเอียดของภาพรังสีความร้อน 384 Pixels ( แนวนอน ) – 288 Pixels ( แนวตั้ง )
1.7 ใช้พลังงานจากแบตเตอรี่พิเศษ แบบลิเทียม ( Lithium Ion ) อายุใช้งาน 8 ชม.

2. ขีดความสามารถ ในการมองเห็น มองผ่านหมอก ฝุ่น ควัน ได้
2.1 เปูาหมาย คน ( Detection ) ระยะทาง 2,000 เมตร
2.2 เปูาหมาย ยานพาหนะ ( Detection ) ระยะทาง 4,600 เมตร

3. การใช้งาน
ใช้ตรวจการณ์ หรือเฝูาตรวจ ในระดับกองร้อยและกองพัน ระยะปานกลาง ค้นหาเปูาหมาย, ทั้งในสภาวะ ฝุุน
หมอก ควัน หรือในเวลากลางคืน
