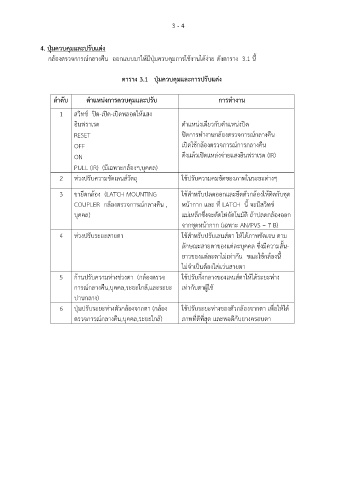

Page 15 - วิชาเครื่องมือพิเศษ
P. 15
3 - 4
4. ปุ่มควบคุมและปรับแต่ง
กล้องตรวจการณ์กลางคืน ออกแบบมาให้มีปุุมควบคุมการใช้งานได้ง่าย ดังตาราง 3.1 นี้
ตาราง 3.1 ปุ่มควบคุมและการปรับแต่ง
ล าดับ ต าแหน่งการควบคุมและปรับ การท างาน
1 สวิทช์ ปิด-เปิด-เปิดหลอดให้แสง
อินฟราเรด ต าแหน่งเดียวกับต าแหน่งปิด
- RESET ปิดการท างานกล้องตรวจการณ์กลางคืน
- OFF เปิดใช้กล้องตรวจการณ์การกลางคืน
- ON ดึงแล้วเปิดแหล่งจ่ายแสงอินฟราเรด (IR)
- PULL (IR) (มีเฉพาะกล้องฯ,บุคคล)
2 ห่วงปรับความชัดเลนส์วัตถุ ใช้ปรับความคมชัดของภาพในระยะต่างๆ
3 ขายึดกล้อง (LATCH MOUNTING ใช้ส าหรับปลดออกและยึดตัวกล้องให้ติดกับชุด
COUPLER กล้องตรวจการณ์กลางคืน , หน้ากาก และ ที่ LATCH นี้ จะมีสวิทช์
บุคคล) แม่เหล็กซึ่งจะตัดไฟอัตโนมัติ ถ้าปลดกล้องออก
จากชุดหน้ากาก (เฉพาะ AN/PVS – 7 B)
4 ห่วงปรับระยะสายตา ใช้ส าหรับปรับเลนส์ตา ให้ได้ภาพชัดเจน ตาม
ลักษณะสายตาของแต่ละบุคคล ซึ่งมีความสั้น-
ยาวของแต่ละตาไม่เท่ากัน ขณะใช้กล้องนี้
ไม่จ าเป็นต้องใส่แว่นสายตา
5 ก้านปรับความห่างช่วงตา (กล้องตรวจ ใช้ปรับกึ่งกลางของเลนส์ตาให้ได้ระยะห่าง
การณ์กลางคืน,บุคคล,ระยะใกล้,และระยะ เท่ากับตาผู้ใช้
ปานกลาง)
6 ปุุมปรับระยะห่างตัวกล้องจากตา (กล้อง ใช้ปรับระยะห่างของตัวกล้องจากตา เพื่อให้ได้
ตรวจการณ์กลางคืน,บุคคล,ระยะใกล้) ภาพที่ดีที่สุด และพอดีกับยางครอบตา
