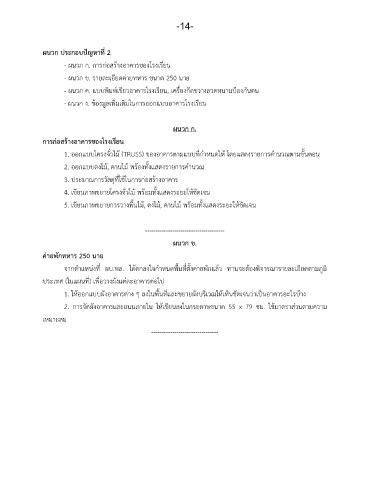

-14-
ผนวก ประกอบปัญหาที่ 2
- ผนวก ก. การก่อสร้างอาคารของโรงเรียน
- ผนวก ข. รายละเอียดค่ายทหาร ขนาด 250 นาย
- ผนวก ค. แบบพิมพ์เขียวอาคารโรงเรียน, เครื่องกีดขวางลวดหนามป้องกันตน
- ผนวก ง. ข้องมูลเพิ่มเติมในการออกแบบอาคารโรงเรียน
ผนวก ก.
การก่อสร้างอาคารของโรงเรียน
1. ออกแบบโครงจั่วไม้ (TRUSS) ของอาคารตามแบบที่ก าหนดให้ โดยแสดงรายการค านวณตามขั้นตอน
2. ออกแบบตงไม้, คานไม้ พร้องทั้งแสดงรายการค านวณ
ี่
3. ประมาณการวัสดุทใช้ในการก่อสร้างอาคาร
4. เขียนภาพขยายโครงจั่วไม้ พร้อมทั้งแสดงระยะให้ชัดเจน
5. เขียนภาพขยายการวางพื้นไม้, ตงไม้, คานไม้ พร้อมทั้งแสดงระยะให้ชัดเจน
--------------------------------------
ผนวก ข.
ค่ายพักทหาร 250 นาย
จากต าแหน่งที่ ผบ.พล. ได้ตกลงใจก าหนดพื้นที่ตั้งค่ายพักแล้ว ทานจะต้องพิจารณารายละเอียดตามภูมิ
่
ประเทศ (ในแผนท) เพื่อวางผังแต่ละอาคารต่อไป
ี่
1. ให้ออกแบบผังอาคารต่าง ๆ ลงในพื้นที่และขยายผังบริเวณให้เห็นชัดเจนว่าเป็นอาคารอะไรบ้าง
2. การจัดผังอาคารและถนนภายใน ให้เขียนลงในกระดาษขนาด 55 x 79 ซม. ใช้มาตราส่วนตามความ
เหมาะสม
--------------------------------
