6-10

5.4.3 เขียนเส้นงานวิกฤต

ื่
เมอก าหนดเครื่องหมายขอบเขตเวลาของทุกกิจกรรมงาน
ย่อย (Activity) แล้ว กิจกรรมงานย่อยที่เป็นงานวิกฤต จะมีความสัมพันธ ์

็
้
่
ตอเนื่องกันตลอด ก็เขียนเครื่องหมายใหเด่นชัดเหนถึงความสัมพันธ ์
็
ู้
ู้
ตอเนื่องกัน ผควบคุมโครงการและผร่วมงานก็สามารถเหนว่างานที่ม ี
่
ความส าคัญตอโครงการเป็นงานใดบ้าง เริ่มเมอใดและเสร็จเมอใด ดัง
ื่
่
ื่
ตัวอย่างในตารางที่ 6.7 (ใช้ข้อมูลจากตัวอย่างในตารางที่ 6.4)

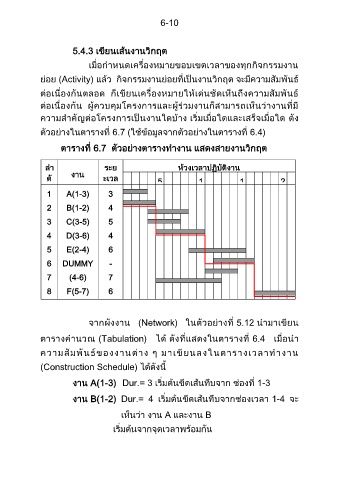

ตารางที่ 6.7 ตัวอย่างตารางท างาน แสดงสายงานวิกฤต
ล า ระย ห้วงเวลาปฏิบัติงาน

ดั งาน ะเวล 5 1 1 2
บ า
1 A(1-3) 3 0 5 0

2 B(1-2) 4
3 C(3-5) 5

4 D(3-6) 4

5 E(2-4) 6
6 DUMMY -

7 (4-6) 7

8 F(5-7) 6

9 G(6-7) 4

8
H(4-7)
1
ั
จากผงงาน (Network) ในตวอย่างที่ 5.12 น ามาเขียน
ั
0 I(2-7) 5
ื่
ตารางค านวณ (Tabulation) ได้ ดังที่แสดงในตารางที่ 6.4 เมอน า
J(7-8)
1
ความสัมพันธของงานตาง ๆ มาเขียนลงในตารางเวลาท างาน
่
์
1
(Construction Schedule) ได้ดังนี้
งาน A(1-3) Dur.= 3 เริ่มต้นขีดเส้นทึบจาก ช่องที่ 1-3
้
งาน B(1-2) Dur.= 4 เริ่มตนขีดเส้นทึบจากช่องเวลา 1-4 จะ

เห็นว่า งาน A และงาน B

เริ่มต้นจากจุดเวลาพร้อมกัน
