7-8

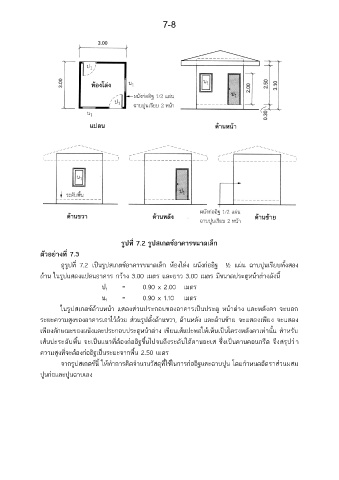

รูปที่ 7.2 รูปสเกตช์อาคารขนาดเล็ก
ตัวอย่างที่ 7.3
ดูรูปที่ 7.2 เป็นรูปสเกตช์อาคารขนาดเล็ก ห้องโล่ง ผนังก่ออิฐ ½ แผ่น ฉาบปูนเรียบทั้งสอง
ี้
ด้าน ในรูปแสดงแปลนอาคาร กว้าง 3.00 เมตร และยาว 3.00 เมตร มีขนาดประตูหน้าต่างดังน
ป = 0.90 x 2.00 เมตร
1
น = 0.90 x 1.10 เมตร
1
้
้
่
ในรูปสเกตช์ด้านหนา แสดงสวนประกอบของอาคารเป็นประตู หนาต่าง และหลังคา จะบอก
ระยะความสูงของอาคารเอาไว้ด้วย ส่วนรูปตั้งด้านขวา, ด้านหลัง และด้านซ้าย จะแสดงเพยง จะแสดง
ี
เพียงลักษณะของผนังและประกอบประตูหน้าต่าง เขียนเส้นปะพอให้เห็นเป็นโครงหลังคาเท่านน สาหรับ
ั้
ึ
ึ่
ื้
้
เสนปะระดับพน จะเป็นแนวที่ต้องก่ออฐขึ้นไปจนถงระดับใต้คานอะเส ซงเป็นคานคอนกรีต จึงสรุปว่า
ิ
ความสูงที่จะต้องก่ออิฐเป็นระยะจากพื้น 2.50 เมตร
่
ั
จากรูปสเกตช์นี้ ให้ท าการคิดจ านวนวัสดุที่ใช้ในการก่ออิฐและฉาบปูน โดยก าหนดอตราสวนผสม
ปูนก่อและปูนฉาบเอง
