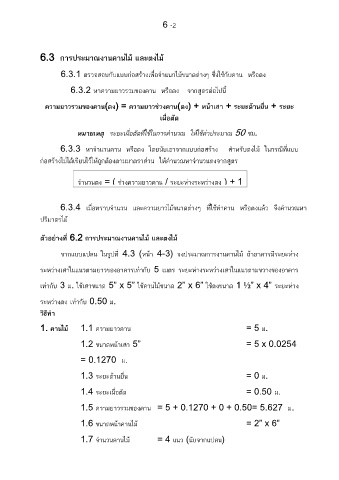

Page 75 - การก่อสร้างและสาธาฯ

6 -2

6.3 การประมาณงานคานไม้ และตงไม
้

6.3.1 ตรวจสอบกับแบบก่อสร้างเพื่อจ าแนกไม้ขนาดต่างๆ ซึ่งใช้กับคาน หรือตง

6.3.2 หาความยาวรวมของคาน หรือตง จากสูตรต่อไปน ี้

ความยาวรวมของคาน(ตง) = ความยาวช่วงคาน(ตง) + หน้าเสา + ระยะด้านยื่น + ระยะ
เผื่อตัด

หมายเหตุ ระยะเผื่อตัดที่ใช้ในการค านวณ ให้ใช้ค่าประมาณ 50 ซม.

6.3.3 หาจ านวนคาน หรือตง โดยนับเอาจากแบบก่อสร้าง ส าหรับตงไม้ ในกรณีที่แบบ
ก่อสร้างไม่ได้เขียนไว้ให้ถูกต้องตามมาตราส่วน ให้ค านวณหาจ านวนตงจากสูตร

จ านวนตง = ( ช่วงความยาวคาน / ระยะห่างระหว่างตง ) + 1

6.3.4 เมื่อทราบจ านวน และความยาวไม้ขนาดต่างๆ ที่ใช้ท าคาน หรือตงแล้ว จึงค านวณหา
ปริมาตรไม้

ตัวอย่างที่ 6.2 การประมาณงานคานไม้ และตงไม้

จากแบบแปลน ในรูปที่ 4.3 (หน้า 4-3) จงประมาณการงานคานไม้ ถ้าอาคารมีระยะห่าง

ระหว่างเสาในแนวตามยาวของอาคารเท่ากับ 5 เมตร ระยะห่างระหว่างเสาในแนวตามขวางของอาคาร

เท่ากับ 3 ม. ใช้เสาขนาด 5” x 5” ใช้คานไม้ขนาด 2” x 6” ใช้ตงขนาด 1 ½” x 4” ระยะห่าง
ระหว่างตง เท่ากับ 0.50 ม.

วิธีท า

1. คานไม้ 1.1 ความยาวคาน = 5 ม.

1.2 ขนาดหน้าเสา 5” = 5 x 0.0254

= 0.1270 ม.

1.3 ระยะด้านยื่น = 0 ม.

1.4 ระยะเผื่อตัด = 0.50 ม.

1.5 ความยาวรวมของคาน = 5 + 0.1270 + 0 + 0.50= 5.627 ม.

1.6 ขนาดหน้าคานไม้ = 2” x 6”

1.7 จ านวนคานไม้ = 4 แนว (นับจากแปลน)
