ฎ

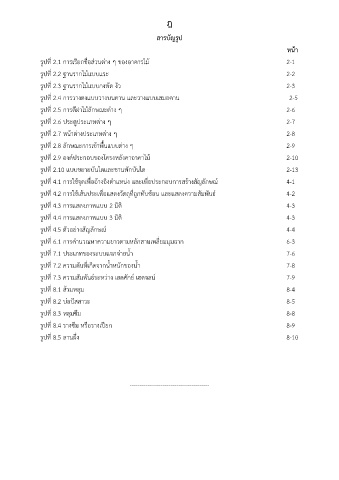

สารบัญรูป

หน้า
รูปที่ 2.1 การเรียกชื่อส่วนต่าง ๆ ของอาคารไม้ 2-1

รูปที่ 2.2 ฐานรากไม้แบบแระ 2-2

รูปที่ 2.3 ฐานรากไม้แบบกงพัด งัว 2-3
รูปที่ 2.4 การวางตงแบบวางบนคาน และวางแบบเสมอคาน 2-5

รูปที่ 2.5 การตีฝาไม้ลักษณะต่าง ๆ 2-6

รูปที่ 2.6 ประตูประเภทต่าง ๆ 2-7
รูปที่ 2.7 หน้าต่างประเภทต่าง ๆ 2-8

้
รูปที่ 2.8 ลักษณะการเขาพื้นแบบต่าง ๆ 2-9
รูปที่ 2.9 องค์ประกอบของโครงหลังคาอาคาไม้ 2-10

รูปที่ 2.10 แบบขยายบันไดและชานพักบันได 2-13

์
รูปที่ 4.1 การใช้จุดเพื่ออ้างอิงต าแหน่ง และเพื่อประกอบการสร้างสัญลักษณ 4-1
รูปที่ 4.2 การใช้เส้นประเพื่อแสดงวัตถุที่ถูกทับซ้อน และแสดงความสัมพันธ์ 4-2

ิ
รูปที่ 4.3 การแสดงภาพแบบ 2 มิต 4-3
รูปที่ 4.4 การแสดงภาพแบบ 3 มิต 4-3
ิ
รูปที่ 4.5 ตัวอย่างสัญลักษณ ์ 4-4

รูปที่ 6.1 การค านวณหาความยาวตามหลักสามเหลี่ยมมุมฉาก 6-3
รูปที่ 7.1 ประเภทของระบบแจกจ่ายน้ า 7-6

รูปที่ 7.2 ความดันที่เกิดจากน้ าหนักของน้ า 7-8

รูปที่ 7.3 ความสัมพันธ์ระหว่าง เฮดศักย์ เฮดจลน์ 7-9
รูปที่ 8.1 ส้วมหลุม 8-4

รูปที่ 8.2 บ่อปัสสาวะ 8-5

รูปที่ 8.3 หลุมซึม 8-8
รูปที่ 8.4 รางซึม หรือรางเปียก 8-9

รูปที่ 8.5 ลานผึ่ง 8-10

-----------------------------------------
