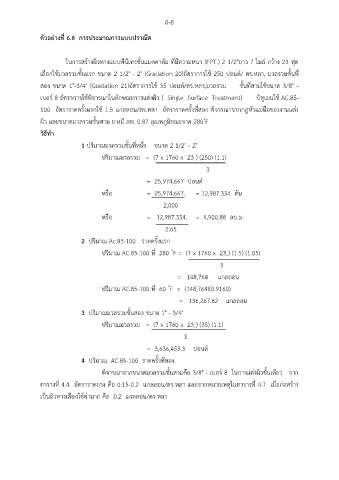

Page 92 - การดาดผิว

6-8

ตัวอย่างที่ 6.8 การประมาณการแบบปราณีต

ในการสร้างผิวทางแบบพีนีเทรชั่นแมคคาดัม ที่มีความหนา (FPT.) 2 1/2"ยาว 7 ไมล์ กว้าง 23 ฟุต

ั
เลือกใช้มวลรวมชั้นแรก ขนาด 2 1/2" - 2" (Gradation 20)อตราการใช้ 250 ปอนด์/ ตร.หลา, มวลรวมชั้นที่
สอง ขนาด 1"-3/4" (Gradation 21)อัตราการใช้ 35 ปอนด์/ตร.หลา,มวลรวม ชั้นที่สามใช้ขนาด 3/8" -
เบอร์ 8 อัตราการใช้พิจารณาในลักษณะการแต่งผิว ( Single Surface Treatment) บิทูเมนใช้ AC.85-

ั
ั
100 อตราราดครั้งแรกใช้ 1.5 แกลลอน/ตร.หลา อตราราดครั้งที่สอง พิจารณาจากกฎหัวแม่มือของงานแต่ง
ผิว และขนาดมวลรวมชั้นสาม ยางมี ถพ. 0.87 อุณหภูมิขณะราด 280 ํF
วิธีทำ

1 ปริมาณมวลรวมชั้นที่หนึ่ง ขนาด 2 1/2" - 2"
ปริมาณมวลรวม = (7 x 1760 x 23 ) (250) (1.1)

3
= 25,974,667 ปอนด์

หรือ = 25,974.667 = 12,987.334 ตัน

2,000
หรือ = 12,987.334 = 4,900.88 ลบ.ม.

2.65

2 ปริมาณ Ac.85-100 ราดครั้งแรก
ปริมาณ AC.85-100 ที่ 280 ํF = (7 x 1760 x 23 ) (1.5) (1.05)

3

= 148,764 แกลลอน
ปริมาณ AC.85-100 ที่ 60 ํF = (148,764)(0.9160)

= 136,267.82 แกลลอน
3 ปริมาณมวลรวมชั้นสอง ขนาด 1" - 3/4"

ปริมาณมวลรวม = (7 x 1760 x 23 ) (35) (1.1)

3
= 3,636,453.3 ปอนด์

4 ปริมาณ AC.85-100 ราดครั้งที่สอง
พิจารณาจากขนาดมวลรวมชั้นสามคือ 3/8" - เบอร์ 8 ในการแต่งผิวชั้นเดียว จาก

ตารางที่ 4.4 อัตราราดยาง คือ 0.15-0.2 แกลลอน/ตร.หลา และจากหมายเหตุในตารางที่ 4.7 เมื่อก่อสร้าง

เป็นผิวทางเลือกใช้ค่ามาก คือ 0.2 แกลลอน/ตร.หลา
