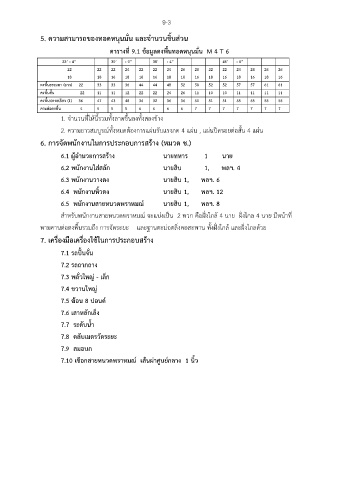

9-3

5. ความสามารถของทอดหนุนมั่น และจำนวนชิ้นส่วน

ตารางที่ 9.1 ข้อมูลตงพื้นทอดหนุนมั่น M 4 T 6

23’ - 4” 30’ - 0” 38’ - 4” 45’ - 0”
22 22 22 24 22 22 24 26 20 22 22 24 24 26 26
18 18 16 18 18 16 18 18 16 18 16 18 16 18 16
ตงพื้นธรรมดา (ยาว) 22 33 33 36 44 44 48 52 50 52 52 57 57 61 61
ตงพื้นสั้น 22 11 11 12 22 22 24 26 11 10 10 11 11 11 11
ตงพื้นปลายเรียว (1) 36 47 43 48 36 32 36 36 51 51 51 55 55 55 55
คานต่อตงพื้น 4 5 5 5 6 6 6 6 7 7 7 7 7 7 7
1. จำนวนที่ให้นี้รวมทั้งลาดขึ้นลงทั้งสองข้าง
2. ความยาวสมบูรณ์ทั้งหมดต้องการแผ่นรับแรงกด 4 แผ่น , แผ่นปิดรอยต่อสั้น 4 แผ่น

6. การจัดพนักงานในการประกอบการสร้าง (หมวด ช.)

6.1 ผู้อำนวยการสร้าง นายทหาร 1 นาย

6.2 พนักงานใส่สลัก นายสิบ 1, พลฯ. 4
6.3 พนักงานวางตง นายสิบ 1, พลฯ. 6

6.4 พนักงานหิ้วตง นายสิบ 1, พลฯ. 12

6.5 พนักงานสายหนวดพราหมณ์ นายสิบ 1, พลฯ. 8
สำหรับพนักงานสายหนวดพราหมณ์ จะแบ่งเป็น 2 พวก คือฝั่งใกล้ 4 นาย ฝั่งไกล 4 นาย มีหน้าที่

หามคานต่อตงพื้นรวมถึง การจัดระยะ และฐานตะม่อตลิ่งคอสะพาน ทั้งฝั่งใกล้ และฝั่งไกลด้วย
7. เครื่องมือเครื่องใช้ในการประกอบสร้าง

7.1 รถปั้นจั่น

7.2 รถถากถาง

7.3 พลั่วใหญ่ - เล็ก
7.4 ขวานใหญ่

7.5 ฆ้อน 8 ปอนด์
7.6 เสาหลักเล็ง

7.7 ระดับน้ำ

7.8 ตลับเมตรวัดระยะ
7.9 สมอบก

7.10 เชือกสายหนวดพราหมณ์ เส้นผ่าศูนย์กลาง 1 นิ้ว
