ก-9

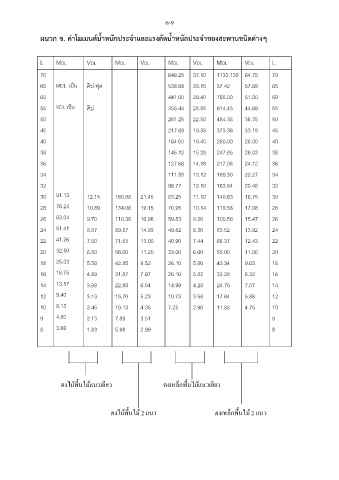

ผนวก ช. ค่าโมเมนต์น้ำหนักประจำและแรงตัดน้ำหนักประจำของสะพานชนิดต่างๆ

L MDL VDL MDL VDL MDL VDL MDL VDL L

70 649.25 37.10 1133.139 64.75 70

็
65 MDL เปน คิป-ฟุต 538.68 33.15 37.42 57.69 65
60 441.00 29.40 765.00 51.00 60
็
55 VDL เปน คิป 355.44 25.85 614.45 44.69 55
50 281.25 22.50 484.38 38.75 50
45 217.69 19.35 373.36 33.19 45

40 164.00 16.40 280.00 28.00 40
38 145.12 15.28 247.85 26.03 38

36 127.66 14.18 217.08 24.12 36
34 111.55 13.12 189.30 22.27 34

32 96.77 12.10 163.84 20.48 32
30 91.13 12.15 160.88 21.45 83.25 11.10 140.63 18.75 30
28 76.24 10.89 134.06 19.15 70.95 10.14 119.56 17.08 28

26 63.04 9.70 110.36 16.98 59.83 9.20 100.56 15.47 26
24 51.41 8.57 89.57 14.93 49.82 8.30 83.52 13.92 24

22 41.26 7.50 71.51 13.00 40.90 7.44 68.37 12.43 22
20 32.50 6.50 56.00 11.20 33.00 6.60 55.00 11.00 20
18 25.03 5.56 42.85 9.52 26.10 5.80 43.34 9.63 18

16 18.75 4.89 31.87 7.97 20.10 5.02 33.28 8.32 16
14 13.57 3.88 22.88 6.54 14.99 4.28 24.75 7.07 14

12 9.40 3.13 15.70 5.23 10.73 3.58 17.64 5.88 12
10 6.13 2.45 10.13 4.05 7.25 2.90 11.88 4.75 10

9 4.80 2.13 7.89 3.51 9
8 3.66 1.83 5.98 2.99 8

ตงไม้พื้นไม้แนวเดยว ตงเหล็กพื้นไม้แนวเดยว
ี
ี

ตงไม้พื้นไม้ 2 แนว ตงเหล็กพื้นไม้ 2 แนว
