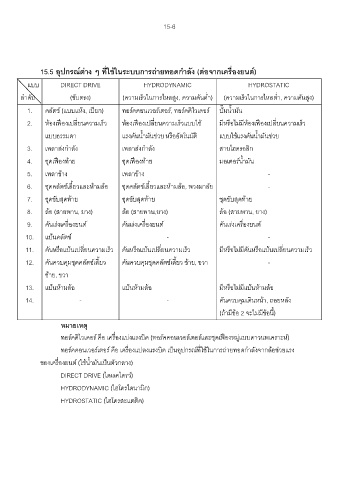

Page 487 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

15-6

15.5 อุปกรณ์ต่าง ๆ ที่ใช้ในระบบการถ่ายทอดก าลัง (ต่อจากเครื่องยนต์)

แบบ DIRECT DRIVE HYDRODYNAMIC HYDROSTATIC

ล ำดับ (ขับตรง) (ควำมเร็วในกำรไหลสูง, ควำมดันต ่ำ) (ควำมเร็วในกำรไหลต ่ำ, ควำมดันสูง)

1. คลัตช์ (แบบแห้ง, เปียก) ทอร์คคอนเวอร์เตอร์, ทอร์คดิไวเดอร์ ปั๊มน ้ำมัน

2. ห้องเฟืองเปลี่ยนควำมเร็ว ห้องเฟืองเปลี่ยนควำมเร็วแบบใช้ มีหรือไม่มีห้องเฟืองเปลี่ยนควำมเร็ว
แบบธรรมดำ แรงดันน ้ำมันช่วย หรืออัตโนมัติ แบบใช้แรงดันน ้ำมันช่วย

3. เพลำส่งก ำลัง เพลำส่งก ำลัง สำยไฮดรอลิก

4. ชุดเฟืองท้ำย ชุดเฟืองท้ำย มอเตอร์น ้ำมัน

5. เพลำข้ำง เพลำข้ำง -

6. ชุดคลัตช์เลี้ยวและห้ำมล้อ ชุดคลัตช์เลี้ยวและห้ำมล้อ, พวงมำลัย -
7. ชุดขับสุดท้ำย ชุดขับสุดท้ำย ชุดขับสุดท้ำย

8. ล้อ (สำยพำน, ยำง) ล้อ (สำยพำน,ยำง) ล้อ (สำยพำน, ยำง)

9. คันเร่งเครื่องยนต์ คันเร่งเครื่องยนต์ คันเร่งเครื่องยนต์

10. แป้นคลัตช์ - -

11. คันหรือแป้นเปลี่ยนควำมเร็ว คันหรือแป้นเปลี่ยนควำมเร็ว มีหรือไม่มีคันหรือแป้นเปลี่ยนควำมเร็ว
12. คันควบคุมชุดคลัตช์เลี้ยว คันควบคุมชุดคลัตช์เลี้ยว ซ้ำย, ขวำ -

ซ้ำย, ขวำ

13. แป้นห้ำมล้อ แป้นห้ำมล้อ มีหรือไม่มีแป้นห้ำมล้อ
14. - - คันควบคุมเดินหน้ำ, ถอยหลัง

(ถ้ำมีข้อ 2 จะไม่มีข้อนี้)

หมายเหตุ

ทอร์คดิไวเดอร์ คือ เครื่องแบ่งแรงบิด (ทอร์คคอนเวอร์เตอร์และชุดเฟืองหมู่แบบดำวนพเครำะห์)

ทอร์คคอนเวอร์เตอร์ คือ เครื่องแปลงแรงบิด เป็นอุปกรณ์ที่ใช้ในกำรถ่ำยทอดก ำลังจำกล้อช่วยแรง
ของเครื่องยนต์ (ใช้น ้ำมันเป็นตัวกลำง)

DIRECT DRIVE (ไดเรคไดรว์)

HYDRODYNAMIC (ไฮโดรไดนำมิก)

HYDROSTATIC (ไฮโดรสะแตติค)
