Page 460 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน
P. 460

10-9



                                                                       ตัวกรองอากาศ

               หมายเลข 7. ท่อดูดกรองอากาศ                 หมายเลข 8. เครื่องยนต์ - ระดับน ้ามันเครื่อง
               หมายเลข 9. เครื่องยนต์ - สายพาน            หมายเลข 10. แบตเตอรี่

               หมายเลข 11. ข้อต่อและเอียงตัว              หมายเลข 12. กระบอกบังคับเลี้ยว

               หมายเลข 13. น๊อตล้อ                        หมายเลข 14. ห้องเฟืองหน้า และห้องเฟืองทด

               หมายเลข 15. หม้อกรองเครื่องฉีดน ้า         หมายเลข 16. ถังน ้ามันไฮดรอลิก - ระดับน ้ามัน

               หมายเลข 17. กรองอากาศ                      หมายเลข 18. แผ่นกันวัสดุผิวล้อ
               หมายเลข 19. ตัวกรองน ้ามันไฮดรอลิก         หมายเลข 20. ห้องเกียร์ - ระดับน ้ามัน

               หมายเลข 21. ห้ามล้อจอด                     หมายเลข 22. การตั้งวาล์วเครื่องยนต์

               หมายเลข 23. หัวฉีดน ้า                     หมายเลข 24.เช็ดและท าความสะอาดตะแกรงกรอง

                                                                        ปั้มไล่อากาศ น ้ามันเชื้อเพลิง

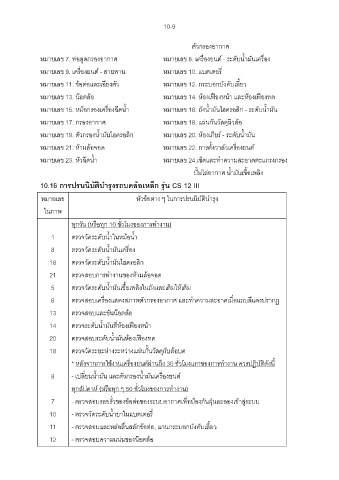

               10.16 การปรนนิบัติบ ารุงรถบดล้อเหล็ก รุ่น CS 12 III

               หมายเลข                           หัวข้อต่าง ๆ ในการปรนนิบัติบ ารุง

                ในภาพ

                          ทุกวัน (หรือทุก 10 ชั่วโมงของการท างาน)

                   1      ตรวจวัดระดับน ้าในหม้อน ้า

                   8      ตรวจวัดระดับน ้ามันเครื่อง
                  16      ตรวจวัดระดับน ้ามันไฮดรอลิก

                  21      ตรวจสอบการท างานของห้ามล้อจอด

                   5      ตรวจวัดระดับน ้ามันเชื้อเพลิงในถังและเติมให้เต็ม
                   6      ตรวจสอบเครื่องแสดงสภาพตัวกรองอากาศ และท าความสะอาดเมื่อแถบสีแดงปรากฏ

                  13      ตรวจสอบและขันน๊อตล้อ

                  14      ตรวจระดับน ้ามันที่ห้องเฟืองหน้า

                  20      ตรวจสอบระดับน ้ามันห้องเฟืองทด

                  18      ตรวจวัดระยะห่างระหว่างแผ่นกั้นวัสดุกับล้อบด
                          * หลังจากการใช้งานเครื่องยนต์ผ่านถึง 30 ชั่วโมงแรกของการท างาน ควรปฏิบัติดังนี้

                   8      - เปลี่ยนน ้ามัน และตัวกรองน ้ามันเครื่องยนต์

                          ทุกสัปดาห์ (หรือทุก ๆ 50 ชั่วโมงของการท างาน)

                   7      - ตรวจสอบรอยรั่วของข้อต่อของระบบอากาศเพื่อป้องกันฝุ่นละอองเข้าสู่ระบบ

                  10      - ตรวจวัดระดับน ้ายาในแบตเตอรี่
                  11      - ตรวจสอบและหล่อลื่นสลักข้อต่อ, แกนกระบอกบังคับเลี้ยว

                  12      - ตรวจสอบความแน่นของน๊อตล้อ
