4-23

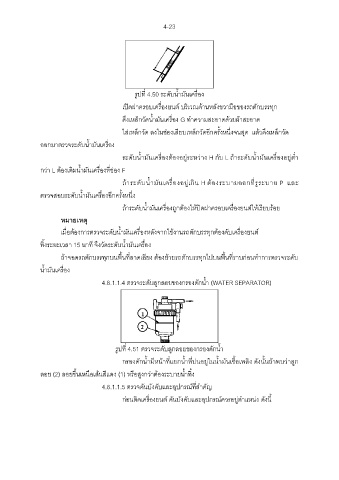

รูปที่ 4.50 ระดับน ้ามันเครื่อง

เปิดฝาครอบเครื่องยนต์ บริเวณด้านหลังขวามือของรถตักบรรทุก

ดึงเหล็กวัดน ้ามันเครื่อง G ท าความสะอาดด้วยผ้าสะอาด

ใส่เหล็กวัด ลงในช่องเสียบเหล็กวัดอีกครั้งหนึ่งจนสุด แล้วดึงเหล็กวัด
ออกมาตรวจระดับน ้ามันเครื่อง

ระดับน ้ามันเครื่องต้องอยู่ระหว่าง H กับ L ถ้าระดับน ้ามันเครื่องอยู่ต ่า

กว่า L ต้องเติมน ้ามันเครื่องที่ช่อง F

ถ้าระดับน ้ามันเครื่องอยู่เกิน H ต้องระบายออกที่รูระบาย P และ

ตรวจสอบระดับน ้ามันเครื่องอีกครั้งหนึ่ง
ถ้าระดับน ้ามันเครื่องถูกต้องให้ปิดฝาครอบเครื่องยนต์ให้เรียบร้อย

หมายเหตุ

เมื่อต้องการตรวจระดับน ้ามันเครื่องหลังจากใช้งานรถตักบรรทุกต้องดับเครื่องยนต์
ทิ้งระยะเวลา 15 นาที จึงวัดระดับน ้ามันเครื่อง

ถ้าจอดรถตักบรรทุกบนพื้นที่ลาดเอียง ต้องย้ายรถตักบรรทุกไปบนพื้นที่ราบก่อนท าการตรวจระดับ

น ้ามันเครื่อง

4.8.1.1.4 ตรวจระดับลูกลอยของกรองดักน ้า (WATER SEPARATOR)

รูปที่ 4.51 ตรวจระดับลูกลอยของกรองดักน ้า

กรองดักน ้ามีหน้าที่แยกน ้าที่ปนอยู่ในน ้ามันเชื้อเพลิง ดังนั้นถ้าพบว่าลูก

ลอย (2) ลอยขึ้นเหนือเส้นสีแดง (1) หรือสูงกว่าต้องระบายน ้าทิ้ง

4.8.1.1.5 ตรวจคันบังคับและอุปกรณ์ที่ส าคัญ
ก่อนติดเครื่องยนต์ คันบังคับและอุปกรณ์ควรอยู่ต าแหน่ง ดังนี้
