Page 26 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

1-19

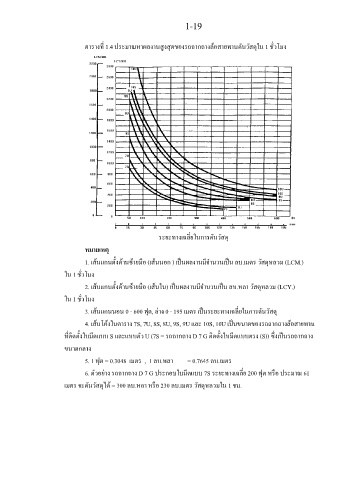

ตารางที่ 1.4 ประมาณหาผลงานสูงสุดของรถถากถางล้อสายพานดันวัสดุใน 1 ชั่วโมง

ระยะทางเฉลี่ยในการดันวัสดุ
หมายเหตุ

1. เส้นแกนตั้งด้านซ้ายมือ (เส้นนอก ) เป็นผลงานมีจํานวนเป็น ลบ.เมตร วัสดุหลวม (LCM.)

ใน 1 ชั่วโมง

2. เส้นแกนตั้งด้านซ้ายมือ (เส้นใน) เป็นผลงานมีจํานวนเป็น ลบ.หลา วัสดุหลวม (LCY.)
ใน 1 ชั่วโมง

3. เส้นแกนนอน 0 - 600 ฟุต, ล่าง 0 - 195 เมตร เป็นระยะทางเฉลี่ยในการดันวัสดุ

4. เส้นโค้งในตาราง 7S, 7U, 8S, 8U, 9S, 9U และ 10S, 10U เป็นขนาดของรถถากถางล้อสายพาน
ที่ติดตั้งใบมีดแบบ S และแบบตัว U (7S = รถถากถาง D 7 G ติดตั้งใบมีดแบบตรง (S)) ซึ่งเป็นรถถากถาง

ขนาดกลาง

5. 1 ฟุต = 0.3048 เมตร , 1 ลบ.หลา = 0.7645 ลบ.เมตร
6. ตัวอย่าง รถถากถาง D 7 G ประกอบใบมีดแบบ 7S ระยะทางเฉลี่ย 200 ฟุต หรือ ประมาณ 61

เมตร จะดันวัสดุได้ = 300 ลบ.หลา หรือ 230 ลบ.เมตร วัสดุหลวมใน 1 ชม.
