Page 233 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

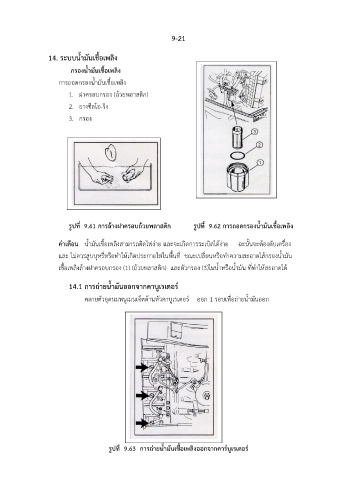

P. 233
9-21
14. ระบบน้ ามันเชื้อเพลิง
กรองน้ ามันเชื้อเพลิง
การถอดกรองน้ ามันเชื้อเพลิง
1. ฝาครอบกรอง (ถ้วยพลาสติก)
2. ยางซีลโอ-ริง
3. กรอง
รูปที่ 9.61 การล้างฝาครอบถ้วยพลาสติก รูปที่ 9.62 การถอดกรองน้ ามันเชื้อเพลิง
ค าเตือน น้ ามันเชื้อเพลิงสามารถติดไฟง่าย และจะเกิดการระเบิดได้ง่าย ฉะนั้นจะต้องดับเครื่อง
และ ไม่ควรสูบบุหรี่หรือท าให้เกิดประกายไฟในพื้นที่ ขณะเปลี่ยนหรือท าความสะอาดไส้กรองน้ ามัน
เชื้อเพลิงล้างฝาครอบกรอง (1) (ถ้วยพลาสติก) และตัวกรอง (3)ในน้ าหรือน้ ามัน ที่ท าให้สะอาดได้
14.1 การถ่ายน้ ามันออกจากคาบูเรเตอร์
คลายตัวอุดนมหนูเมนเจ็ตด้านหัวคาบูเรเตอร์ ออก 1 รอบเพื่อถ่ายน้ ามันออก
รูปที่ 9.63 การถ่ายน้ ามันเชื้อเพลิงออกจากคาร์บูเรเตอร์
