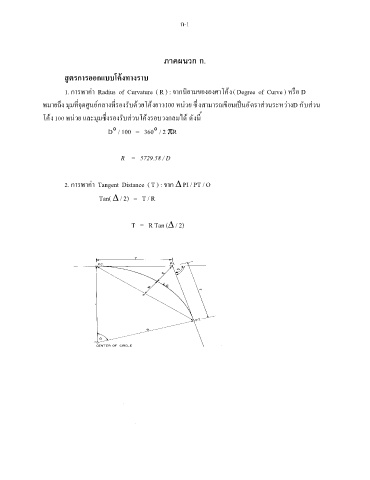

ก-1
ภาคผนวก ก.
้
ู
สตรการออกแบบโคงทางราบ
1. การหาคา Radius of Curvature ( R ) : จากนยามขององศาโค้ง ( Degree of Curve ) หรอ D
ื
่
ิ
็
่
่
ี
ั
ี
ึ
ุ
หมายถง มมทจดศูนย์กลางทรองรบด้วยโค้งยาว 100 หนวย ซ ึ งสามารถเขยนเปนอัตราสวนระหว่าง D กับสวน
่
ี
ุ
โค้ง 100 หนวย และมมซึ งรองรบสวนโค้งรอบวงกลมได้ ดังนี
่
ั
่
ุ
D° / 100 = 360° / 2 pR
R = 5729.58 / D
่
2. การหาคา Tangent Distance ( T ) : จาก D PI / PT / O
Tan( D / 2) = T / R
T = R Tan (D / 2)
