Page 61 - สะพานเครื่องหนุนลอย

5-7

2.6 ตะม่อวาง

่

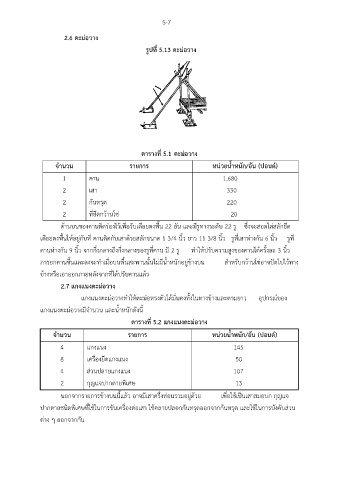

รูปที่ 5.13 ตะมอวาง

ี่
ตารางท 5.1 ตะม่อวาง
จำนวน รายการ หน่วยน้ำหนัก/อัน (ปอนด์)

1 คาน 1,680
2 เสา 330

2 กันทรุด 220

2 ที่ยึดกว้านโซ่ 20
ื่
ด้านบนของคานติดร่องไว้เพอรับเดือยตงพื้น 22 อัน และมีรูทางระดับ 22 รู ซึ่งจะสอดใส่สลักยึด
เดือยตงพื้นให้อยู่กับที่ คานติดกับเสาด้วยสลักขนาด 1 3/4 นิ้ว ยาว 11 3/8 นิ้ว รูที่เสาห่างกัน 6 นิ้ว รูที่

คานห่างกัน 9 นิ้ว จากกึ่งกลางถึงกึ่งกลางของรูที่คาน มี 2 รู ทำให้ปรับความสูงของคานได้ครั้งละ 3 นิ้ว
ื่
การยกคานขึ้นและลงจะทำเมอบนพื้นสะพานนั้นไม่มีน้ำหนักอยู่ข้างบน สำหรับกว้านโซ่อาจปัดไปไว้ทาง
ข้างหรือเอาออกภายหลังจากที่ได้ปรับคานแล้ว

2.7 แกงแนงตะม่อวาง
แกงแนงตะม่อวางทำให้ตะม่อทรงตัวได้มั่นคงทั้งในทางข้างและตามยาว อุปกรณ์ของ

แกงแนงตะม่อวางมีจำนวน และน้ำหนักดังนี้
ตารางที่ 5.2 แกงแนงตะมอวาง
่
จำนวน รายการ หน่วยน้ำหนัก/อัน (ปอนด์)

4 แกงแนง 145

8 เครื่องยึดแกงแนง 50
4 ส่วนปลายแกงแนง 107

ิ
2 กุญแจปากตายพเศษ 13
นอกจากรายการข้างบนนี้แล้ว อาจมีเสาครึ่งท่อนรวมอยู่ด้วย เพื่อใช้เป็นเสาสมอบก กุญแจ
ปากตายชนิดพิเศษที่ใช้ในการขันเครื่องต่อเสา ใช้คลายปลอกกันทรุดออกจากกันทรุด และใช้ในการบังคับส่วน

ต่าง ๆ ออกจากกัน
