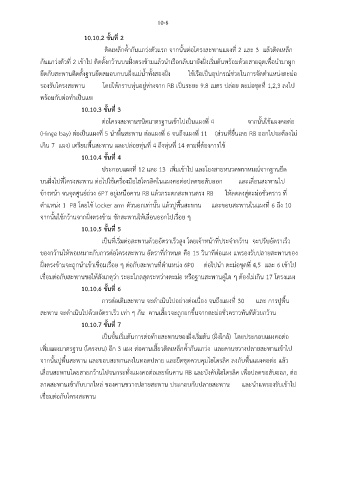

P. 106
10-8
10.10.2 ขั้นที่ 2
ติดเหล็กค้ำกันแกว่งตัวแรก จากนั้นต่อโครงสะพานแผงที่ 2 และ 3 แล้วติดเหล็ก
ื่
กันแกว่งตัวที่ 2 เข้าไป ติดตั้งกว้านบนฝั่งตรงข้ามแล้วนำเรือกลับมายังฝั่งเริ่มต้นพร้อมด้วยสายฉุดเพอนำมาผูก
ยึดกับสะพานติดตั้งฐานยึดสมอบกบนฝั่งแม่น้ำทั้งสองฝั่ง ใช้เรือเป็นอุปกรณ์ช่วยในการจัดตำแหน่งตะม่อ
รองรับโครงสะพาน โดยให้กราบทุ่นอยู่ห่างจาก RB เป็นระยะ 9.8 เมตร ปล่อย ตะม่อชุดที่ 1,2,3 ลงไป
พร้อมกับต่อทำเป็นแพ
10.10.3 ขั้นที่ 3
ต่อโครงสะพานชนิดมาตรฐานเข้าไปเป็นแผงที่ 4 จากนั้นใช้แผงคอต่อ
(Hinge bay) ต่อเป็นแผงที่ 5 นำพื้นสะพาน ต่อแผงที่ 6 จนถึงแผงที่ 11 (ส่วนที่ยื่นเลย RB ออกไปจะต้องไม่
เกิน 7 แผง) เตรียมพื้นสะพาน และปล่อยทุ่นที่ 4 ถึงทุ่นที่ 14 ตามที่ต้องการใช้
10.10.4 ขั้นที่ 4
ประกอบแผงที่ 12 และ 13 เพิ่มเขาไป และโยงสายหนวดพราหมณ์จากฐานยึด
้
ื
บนฝั่งไปที่โครงสะพาน ต่อไปใช้เครื่องมอไฮโดรลิคในแผงคอต่อปลดขอสับออก และเลื่อนสะพานไป
ข้างหน้า จนจุดศูนย์ถ่วง 6P7 อยู่เหนือคาน RB แล้วกระดกสะพานตรง RB ให้ลดลงสู่ตะม่อชั่วคราว ที่
ตำแหน่ง 1 P8 โดยใช้ locker arm ตัวนอกเท่านั้น แล้วปูพื้นสะพาน และขอบสะพานในแผงที่ 6 ถึง 10
จากนั้นใช้กว้านจากฝั่งตรงข้าม ชักสะพานให้เลื่อนออกไปเรื่อย ๆ
10.10.5 ขั้นที่ 5
เป็นที่เริ่มต่อสะพานด้วยอัตราเร็วสูง โดยเจ้าหน้าที่ประจำกว้าน จะปรับอัตราเร็ว
ของกว้านให้พอเหมาะกับการต่อโครงสะพาน อัตราที่กำหนด คือ 15 วินาทีต่อแผง แพรองรับปลายสะพานของ
ฝั่งตรงข้ามจะถูกนำเข้าเชื่อมเรื่อย ๆ ต่อกับสะพานที่ตำแหน่ง 6P0 ต่อไปนำ ตะม่อชุดที่ 4,5 และ 6 เข้าไป
เชื่อมต่อกับสะพานขอให้สังเกตุว่า ระยะไกลสุดระหว่างตะม่อ หรือฐานสะพานคู่ใด ๆ ต้องไม่เกิน 17 โครงแผง
10.10.6 ขั้นที่ 6
การต่อเติมสะพาน จะดำเนินไปอย่างต่อเนื่อง จนถึงแผงที่ 30 และ การปูพื้น
สะพาน จะดำเนินไปด้วยอัตราเร็ว เท่า ๆ กัน คานเสี้ยวจะถูกยกขึ้นจากตะม่อชั่วคราวทันทีด้วยกว้าน
10.10.7 ขั้นที่ 7
เป็นขั้นเริ่มต้นการต่อท้ายสะพานของฝั่งเริ่มต้น (ฝั่งใกล้) โดยประกอบแผงคอต่อ
เพิ่มแผงมาตรฐาน (โครงบน) อีก 3 แผง ต่อคานเสี้ยวติดเหล็กค้ำกันแกว่ง และคานขวางปลายสะพานเข้าไป
จากนั้นปูพื้นสะพาน และขอบสะพานลงในทอดปลาย และยึดชุดควบคุมไฮโดรลิค ลงกับพนแผงคอต่อ แล้ว
ื้
เลื่อนสะพานโดยสายกว้านไปจนกระทั่งแผงคอต่อเลยพ้นคาน RB และบังคับไฮโดรลิค เพื่อปลดขอสับออก, ต่อ
ลาดสะพานเข้ากับบากใหล่ ของคานขวางปลายสะพาน ประกอบกับปลายสะพาน และนำแพรองรับเข้าไป
เชื่อมต่อกับโครงสะพาน
