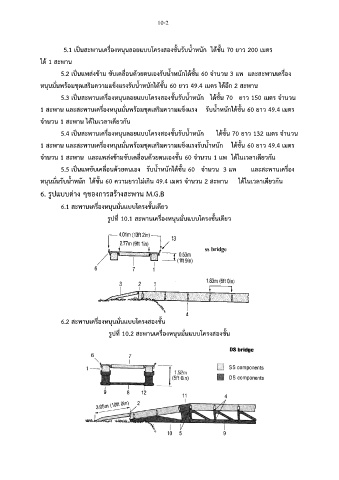

10-2

5.1 เป็นสะพานเครื่องหนุนลอยแบบโครงสองชั้นรับน้ำหนัก ได้ชั้น 70 ยาว 200 เมตร
ได้ 1 สะพาน

5.2 เป็นแพส่งข้าม ขับเคลื่อนด้วยตนเองรับน้ำหนักได้ชั้น 60 จำนวน 3 แพ และสะพานเครื่อง

หนุนมั่นพร้อมชุดเสริมความแข็งแรงรับน้ำหนักได้ชั้น 60 ยาว 49.4 เมตร ได้อีก 2 สะพาน
5.3 เป็นสะพานเครื่องหนุนลอยแบบโครงสองชั้นรับน้ำหนัก ได้ชั้น 70 ยาว 150 เมตร จำนวน

1 สะพาน และสะพานเครื่องหนุนมั่นพร้อมชุดเสริมความแข็งแรง รับน้ำหนักได้ชั้น 60 ยาว 49.4 เมตร

จำนวน 1 สะพาน ได้ในเวลาเดียวกัน
5.4 เป็นสะพานเครื่องหนุนลอยแบบโครงสองชั้นรับน้ำหนัก ได้ชั้น 70 ยาว 132 เมตร จำนวน

1 สะพาน และสะพานเครื่องหนุนมั่นพร้อมชุดเสริมความแข็งแรงรับน้ำหนัก ได้ชั้น 60 ยาว 49.4 เมตร
จำนวน 1 สะพาน และแพส่งข้ามขับเคลื่อนด้วยตนเองชั้น 60 จำนวน 1 แพ ได้ในเวลาเดียวกัน

5.5 เป็นแพขับเคลื่อนด้วยตนเอง รับน้ำหนักได้ชั้น 60 จำนวน 3 แพ และสะพานเครื่อง
หนุนมั่นรับน้ำหนัก ได้ชั้น 60 ความยาวไม่เกิน 49.4 เมตร จำนวน 2 สะพาน ได้ในเวลาเดียวกัน

6. รูปแบบต่าง ๆของการสร้างสะพาน M.G.B

6.1 สะพานเครื่องหนุนมั่นแบบโครงชั้นเดียว

รูปที่ 10.1 สะพานเครื่องหนุนมั่นแบบโครงชั้นเดียว

6.2 สะพานเครื่องหนุนมั่นแบบโครงสองชั้น

รูปที่ 10.2 สะพานเครื่องหนุนมั่นแบบโครงสองชั้น
