5-19

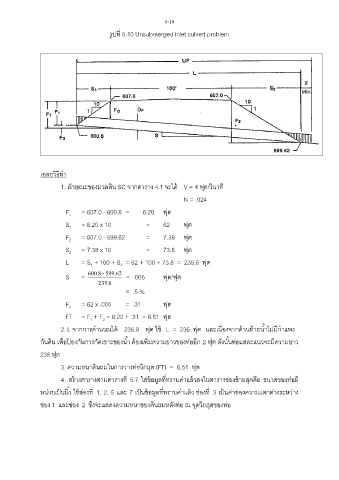

รปท 5.10 Unsubmerged inlet culvert problem
ู
ี่

ี
เฉลยวิธทา
้
1. ลักษณะของมวลดิน SC จากตาราง 4.1 จะได V = 4 ฟุต/วินาท ี
N = .024

F = 607.0 - 600.8 = 6.20 ฟุต
1
S = 6.20 x 10 = 62 ฟุต
1
F = 607.0 - 599.62 = 7.38 ฟุต
2
S = 7.38 x 10 = 73.8 ฟุต
2
L = S + 100 + S = 62 + 100 + 73.8 = 235.8 ฟุต
2
1
.
.
6008 59962
-
S = = .005 ฟุต/ฟุต
.
2358
= .5 %
F = 62 x .005 = .31 ฟุต
3
FT = F + F = 6.20 + .31 = 6.51 ฟุต
3
1
้

้

ี
้
2. L จากการค านวณได 235.8 ฟุต ใช L = 236 ฟุต และเนองจากดานทายน้าไม่มกาแพง
้
ื่
้

ื่
ี
้
ี
กันดิน เพอปองกันการกัดเซาะของน้า ตองเพิ่มความยาวของท่ออก 2 ฟุต ดังนั้นท่อแต่ละแนวจะมความยาว
238 ฟุต
3. ความหนาดินถมในการวางท่อวิกฤต (FT) = 6.51 ฟุต
4. สรางตารางตามตารางท 5.7 ใส่ขอมูลททราบค่าแลวลงในตารางช่องซายสุดคือ ขนาดของท่อม ี
ี่
้
้
ี่
้
้
็
็
ี่
ี่
้
้
็
หน่วยเปนนิ้ว ใชช่องท 1, 2, 5 และ 7 เปนขอมูลททราบค่าแลว ช่องท 3 เปนค่าของความแตกต่างระหว่าง
้
ี่
ช่อง 1 และช่อง 2 ซึ่งจะแสดงความหนาของดินถมหลังท่อ ณ จุดวิกฤตของท่อ
