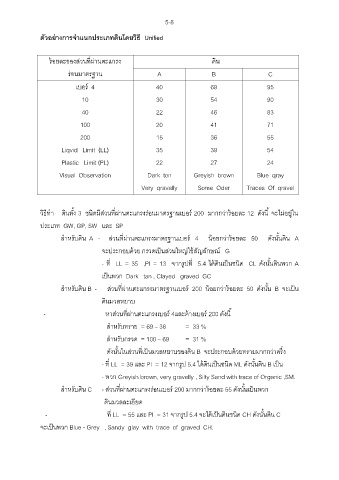

5-8

ี
่
ตัวอยางการจ าแนกประเภทดินโดยวิธ Unified

้
ี่
รอยละของส่วนทผ่านตะแกรง ดิน
รอนมาตรฐาน A B C
่
์
เบอร 4 40 69 95
10 30 54 90

40 22 46 83

100 20 41 71

200 15 36 55

Liqvid Limit (LL) 35 39 54
Plastic Limit (PL) 22 27 24

Visual Observation Dark ton Greyish brown Blue qray

Very qravally Some Oder Traces Of qravel

้
์
วิธทา ดินทั้ง 3 ชนิดมส่วนทผ่านตะแกรงรอนมาตรฐานเบอร 200 มากกว่ารอยละ 12 ดังน้ จะไม่อยูใน
ี

่
่
ี
ี
ี่
ประเภท GW, GP, SW และ SP
ี่
์
สาหรบดิน A - ส่วนทผ่านตะแกรงมาตรฐานเบอร 4 นอยกว่ารอยละ 50 ดังนั้นดิน A
ั

้
้
์
่
้
จะประกอบดวย กรวดเปนส่วนใหญใชสัญลักษณ G
็
้
ี่
ี่
ู
็
้
- ท LL = 35 ,PI = 13 จากรปท 5.4 ไดดินเปนชนิด CL ดังนั้นดินพวก A
เปนพวก Dark tan , Clayed graved GC
็
ี่
ั
้
สาหรบดิน B - ส่วนทผ่านตะแกรงมาตรฐานเบอร 200 นอยกว่ารอยละ 50 ดังนั้น B จะเปน

็
้
์
ดินมวลหยาบ
์
์
ี่
้
- หาส่วนทผ่านตะแกรงเบอร 4และคางเบอร 200 ดังน้ ี
ั

สาหรบทราย = 69 – 36 = 33 %
ั

สาหรบกรวด = 100 – 69 = 31 %
้
็
ี่
ึ่
ดังนั้นในส่วนทเปนมวลหยาบของดิน B จะประกอบดวยทรายมากกว่าครง
- ท LL = 39 และ PI = 12 จากรป 5.4 ไดดินเปนชนิด ML ดังนั้นดิน B เปน
็
็
้
ี่
ู
- พวก Greyish brown, very gravelly , Silty Sand with trace of Organic ,SM.
์
่
สาหรบดิน C - ส่วนทผ่านตะแกรงรอนเบอร 200 มากกว่ารอยละ 55 ดังนั้นเปนพวก
็
ี่

ั
้
ี
ดินมวลละเอยด
ู
็
- ท LL = 55 และ PI = 31 จากรป 5.4 จะไดเปนดินชนิด CH ดังนั้นดิน C
้
ี่
็
จะเปนพวก Blue - Grey , Sandy glay with trace of graved CH.
