3-8

ี

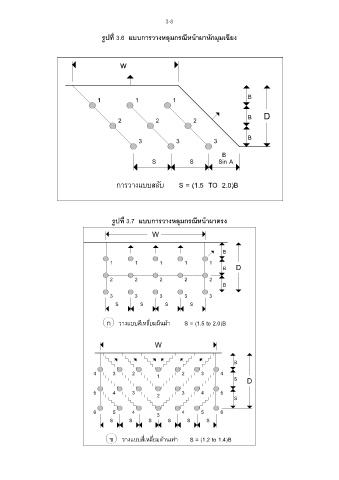

รูปท 3.6 แบบการวางหลมกรณหนาผาหักมมเฉยง
ุ
่
ุ
ี
ี
้

w

1 1 1 B

B D
2 2 2

3 3 3 B

B
S S Sin A

การวางแบบสลับ S = (1.5 TO 2.0)B

ี
ุ
้
รูปท 3.7 แบบการวางหลมกรณหนาผาตรง
ี
่
W
B

1 1 1 1 1
B D
2 2 2 2 2
B
3 3 3 3 3
S S S S

่
ก วางแบบสีเหลียมผืนผ้า S = (1.5 to 2.0)B

W

B

4 3 2 1 2 3 4 S D

5 4 3 2 3 4 5 S

6 5 4 3 4 5 6
S S S S S S

ข วางแบบสีเหลียมด้านเท่า S = (1.2 to 1.4)B
่
่
