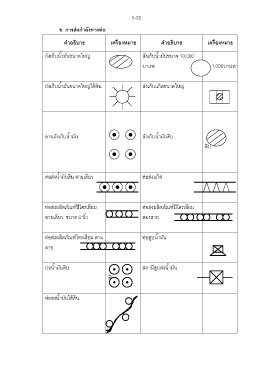

ข. การส่งก าลังทางท่อ
ค าอธิบาย เครื่องหมาย ค าอธิบาย เครื่องหมาย
ถังเก็บน ้ามันขนาดใหญ่ ถังเก็บน ้ามันขนาด 10,000
บาเรล 1,000บาเรล
ถังเก็บน ้ามันขนาดใหญ่ใต้ดิน ถังเก็บแก๊สขนาดใหญ่
ลานถังเก็บน ้ามัน ถังเก็บน ้ามันดิบ
ดิบ
ต่อส่งน ้ามันดิน สายเดียว ท่อส่งแก๊ส
ท่อส่งผลิตภัณฑ์ปิโตรเลียม ท่อส่งผลิตภัณฑ์ปิโตรเลียม
สายเดียว ขนาด 6 นิ้ว สองสาย
ท่อส่งผลิตภัณฑ์โตรเลียม สาม ท่อสูบน ้ามัน
สาย
บ่อน ้ามันดิบ สถานีสูบส่งน ้ามัน
ดิบ
ท่อส่งน ้ามันใต้ดิน
