หลักการทํางานของกล้องตรวจการณ์กลางคืน
กล้องตรวจการณ์กลางคืนเป็นอุปกรณ์ไฟฟ้าการมองเห็นที่เพิ่มปริมาณแสงที่มีอยู่ โดยมีอุปกรณ์
หลักคือหลอดภาพขยายแสง (image itensifier tube) (IIT) โดยทั่วไปกล้องตรวจการณ์กลางคืนจะ
ประกอบด้วย หลอดภาพขยายแสง เลนส์ตา แหล่งจ่ายไฟ และ ส่วนประกอบทางกกลอื่นๆ

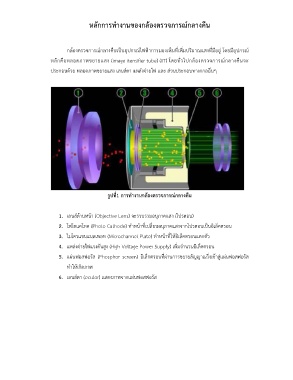

รูปที่1 การทํางานกล้องตรวจการณ์กลางคืน
1. เลนส์ด้านหน้า (Objective Lens) จะรวบรวมอนุภาคแสง (โปรตอน)
2. โฟโตแคโทด (Photo Cathode) ทําหน้าที่เปลี่ยนอนุภาคแสงจากโปรตอนเป็นอิเล็คตรอน
3. ไมโครแชนแนลเพลท (Microchannel Plate) ทําหน้าที่ให้อิเล็คตรอนแตกตัว
4. แหล่งจ่ายไฟแรงดันสูง (High Voltage Power Supply) เพิ่มจํานวนอิเล็คตรอน
5. แผ่นฟอสฟอรัส (Phosphor screen) อิเล็กตรอนที่ผ่านการขยายสัญญาณวิ่งเข้าสู่แผ่นฟอสฟอรัส
ทําให้เกิดภาพ
6. เลนส์ตา (ocular) แสดงภาพจากแผ่นฟอสฟอรัส
